Пилотный трубопроводы (1-1) — HITACHI EX550

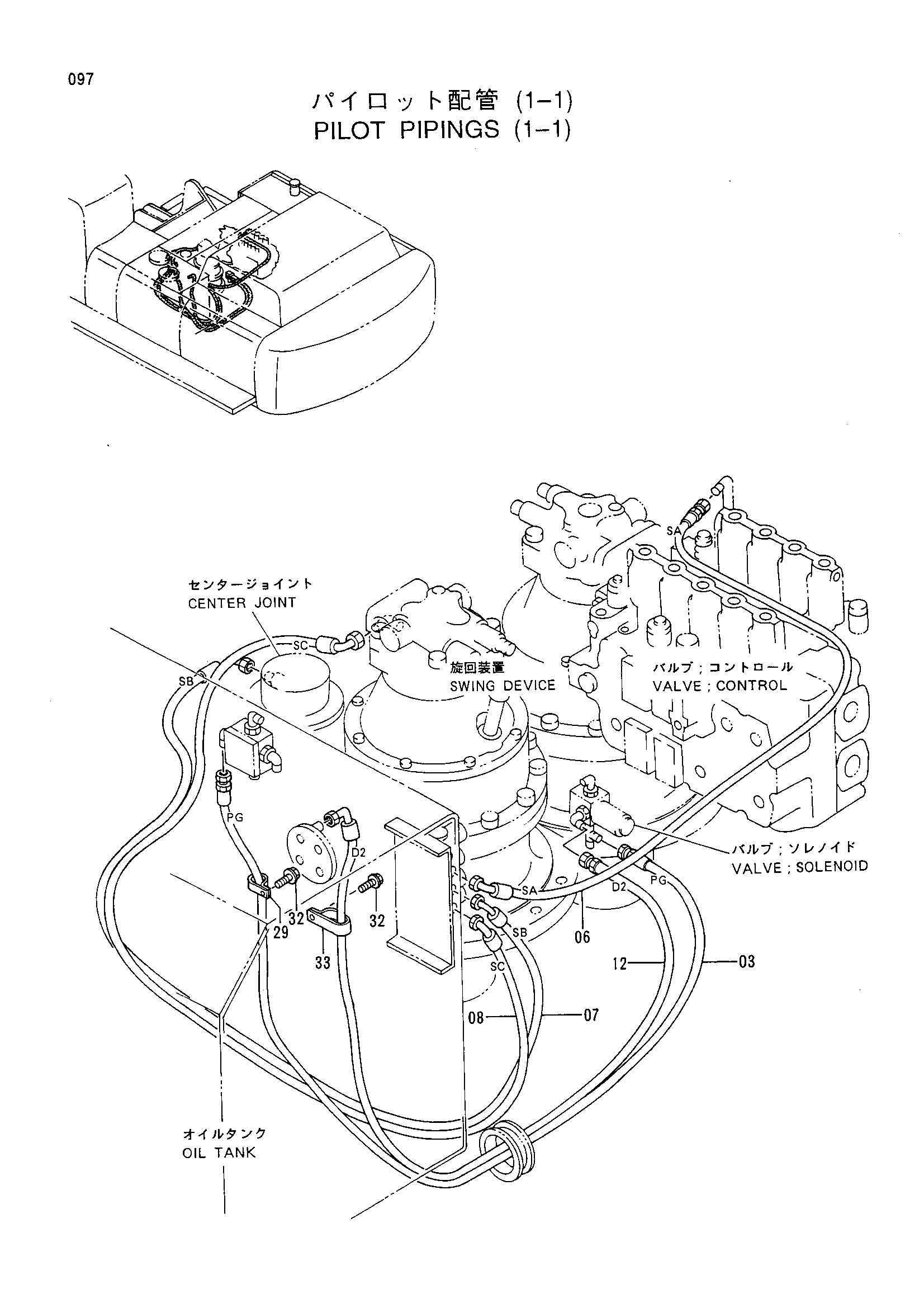

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4244518 замена: 4366990 | Нейлоновый шланг (PG) | 1 |
| 03 | 4244518 | Нейлоновый шланг (PG) | 1 |
| 03 | 4366990 | Шланг (PG) | 1 |
| 03 | 4366990 | Шланг (PG) | 1 |
| 06 | 4343390 замена: 4366991 | Нейлоновый шланг (SA) | 1 |
| 06 | 4343390 | Нейлоновый шланг (SA) | 1 |
| 06 | 4366991 | Шланг (SA) | 1 |
| 06 | 4366991 | Шланг (SA) | 1 |
| 07 | 4343416 | Шланг (SB) | 1 |
| 08 | 4343417 | Шланг (SC) | 1 |
| 12 | 4343392 замена: 4366992 | Нейлоновый шланг (D2) | 1 |
| 12 | 4343392 | Нейлоновый шланг (D2) | 1 |
| 12 | 4366992 | Шланг (D2) | 1 |
| 12 | 4366992 | Шланг (D2) | 1 |
| 29 | 4190292 | Зажим | 1 |
| 32 | J011025 | Болт с шайбой | 2 |
| 33 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
