Стд.боом 7.6M — HITACHI EX550

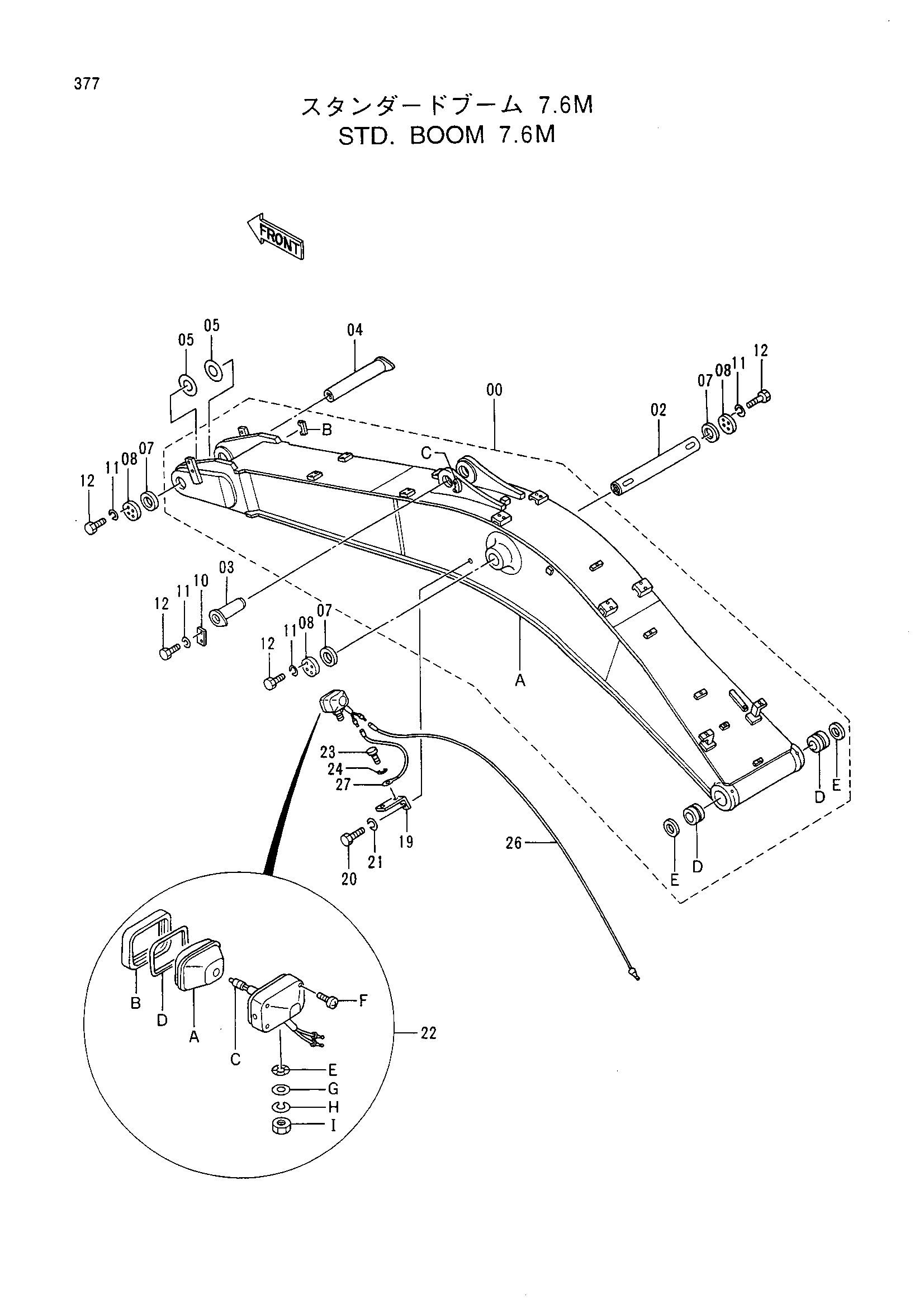

Заводская схема «Стд.боом 7.6M» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9111837 | Стрела в сборе | 1 |
| 00A | 5003550 | Стрела | 1 |
| 00B | 4297642 | Ограничитель | 1 |
| 00C | 4297643 | Ограничитель | 1 |
| 00D | 3060579 | Втулка | 2 |
| 00E | 4251753 | Пылезащитное уплотнение | 2 |
| 02 | 3060601 | Палец | 1 |
| 03 | 8053519 | Палец | 1 |
| 04 | 8053520 | Палец | 1 |
| 05 | 4296540 | Регулировочная шайба 1.0 | 2 |
| 07 | 4040932 | Шайба | 3 |
| 08 | 4117700 | Ограничитель | 3 |
| 10 | 4122729 | Пластина | 1 |
| 11 | A590920 | Пружинная шайба | 14 |
| 12 | J912045 | Болт | 14 |
| 19 | 4224631 | Кронштейн | 1 |
| 20 | J901425 | Болт | 1 |
| 21 | A590914 | Пружинная шайба | 1 |
| 22 | 4336570 | Фара | 1 |
| 22A | 4326801 | Ленс блок | 1 |
| 22B | 4326802 | Рама | 1 |
| 22C | 4307025 | Лампа | 1 |
| 22D | 4326803 | Прокладка | 1 |
| 22E | 4307026 | Шайба | 1 |
| 22F | 4307027 | Винт | 1 |
| 22G | A590114 | Плоская шайба | 1 |
| 22H | A590914 | Пружинная шайба | 1 |
| 22I | J952014 | Гайка | 1 |
| 23 | M430610 | Винт | 1 |
| 24 | A590906 | Пружинная шайба | 1 |
| 26 | 4299948 | Жгут проводов | 1 |
| 27 | 4271788 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
