Ход трубопроводы (1)(стд.тракк) — HITACHI EX550

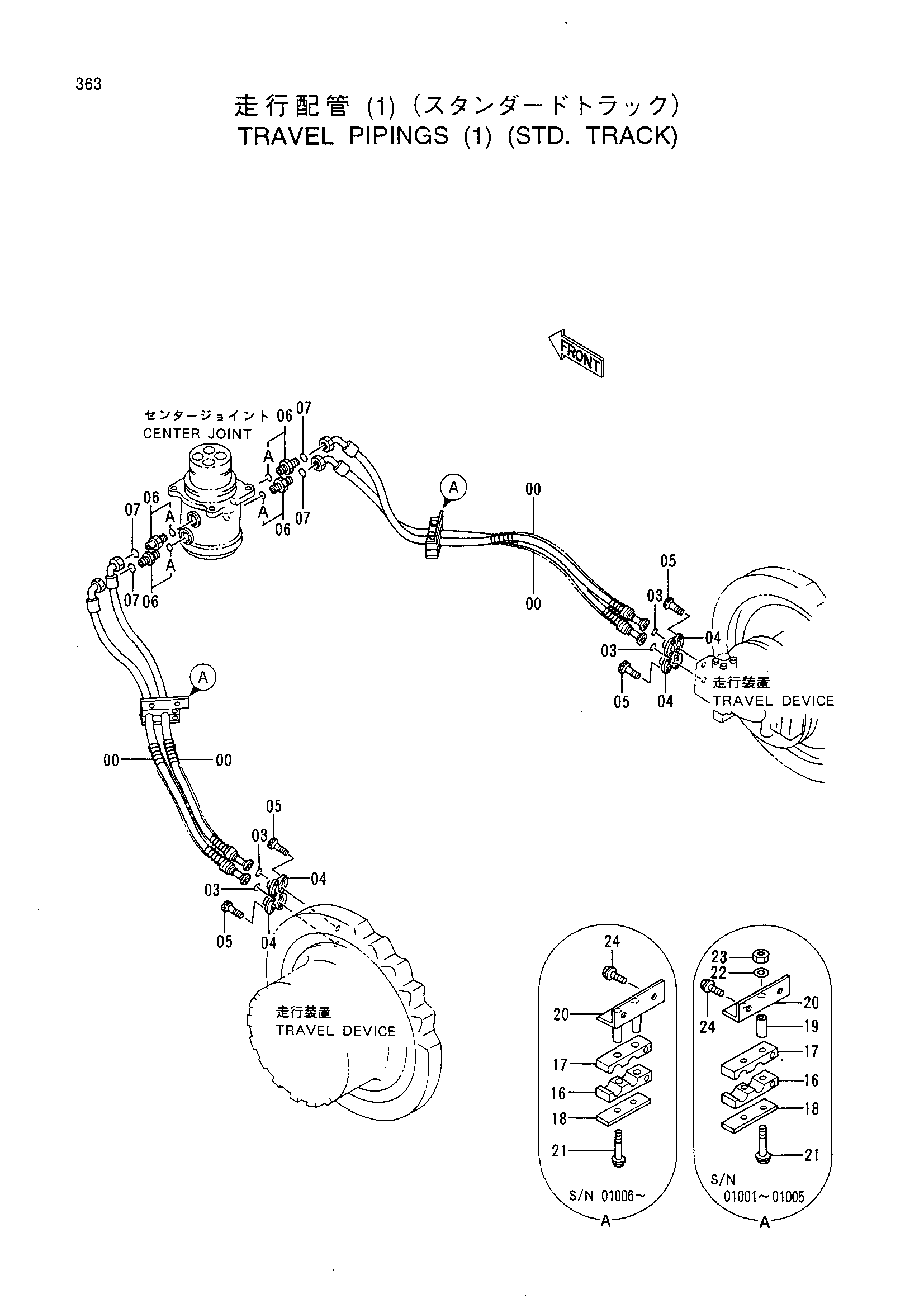

Заводская схема «Ход трубопроводы (1)(стд.тракк)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4266423 | Шланг | 4 |
| 00 | 4266423 | Шланг | 4 |
| 00 | 4346597 замена: 4266423 | Шланг | 4 |
| 00 | 4346597 | Шланг | 4 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 4189535 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4339413 | Хомут шланга | 2 |
| 17 | 4267673 | Хомут шланга | 2 |
| 18 | 4268908 | Пластина | 2 |
| 19 | 4205614 | Проставка | 4 |
| 20 | 4294801 | Бракет | 2 |
| 20 | 8061456 | Кронштейн | 2 |
| 21 | J011200 | Болт с шайбой | 4 |
| 22 | J222012 | Шайба | 4 |
| 23 | J950012 | Гайка | 4 |
| 24 | J031230 | Болт с шайбой | 4 |
| 24 | J031235 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
