Каталог запчастей HITACHI

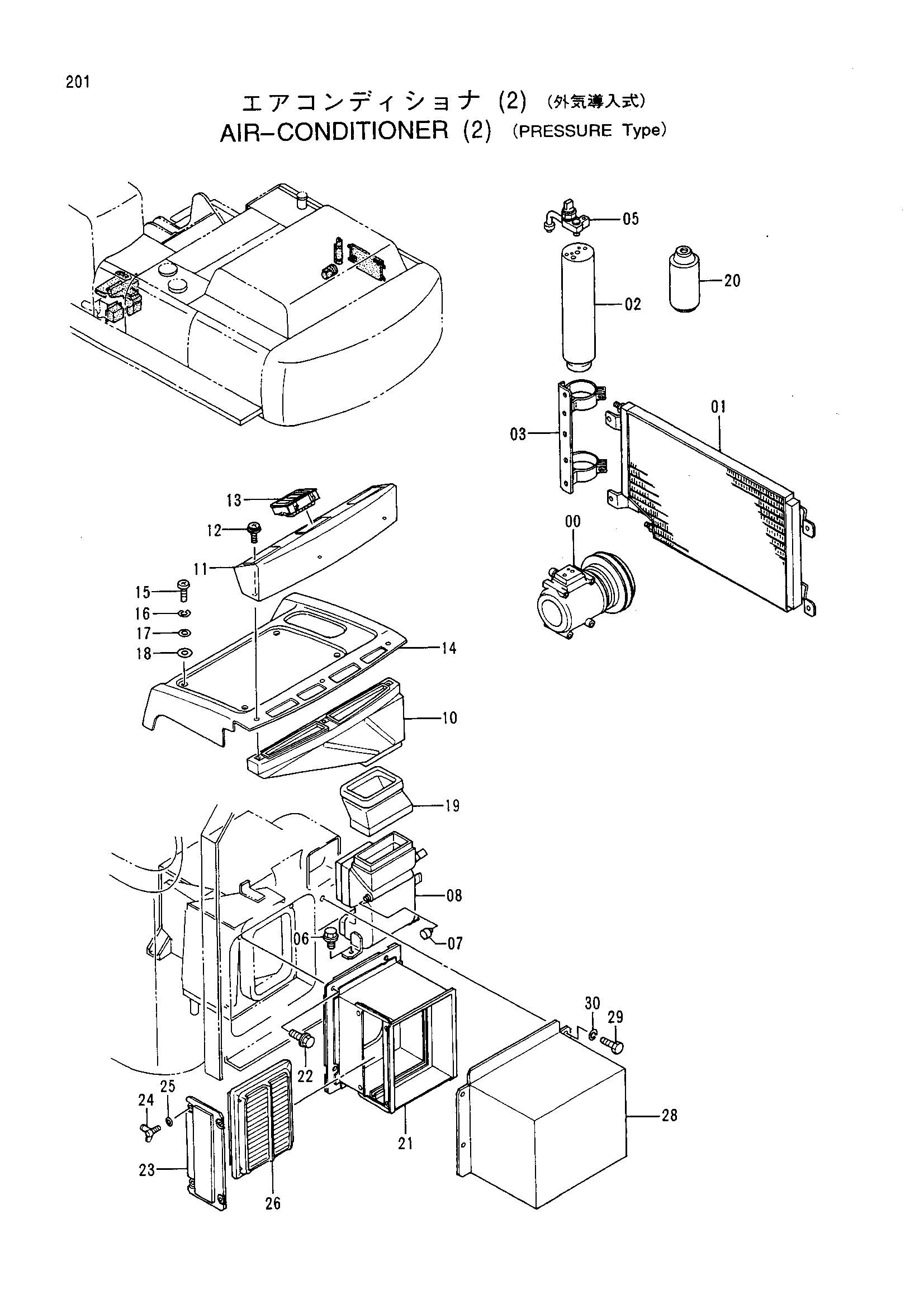

Кондиционер (2)(давление тип) — HITACHI EX550
Заводская схема «Кондиционер (2)(давление тип)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333459 | Компрессор<для детали: см. отдельный pag | 1 |
| 01 | 4333460 | Конденсатор | 1 |
| 01 | 4333460 замена: 4356628 | Конденсатор | 1 |
| 01 | 4356628 | Конденсатор | 1 |
| 01 | 4356628 | Конденсатор | 1 |
| 02 | 4333461 | Бак рекеивер | 1 |
| 03 | 4333462 | Держатель | 1 |
| 05 | 4339727 | Трубка | 1 |
| 06 | J011025 | Болт с шайбой | 2 |
| 07 | 4344546 | Пробка | 1 |
| 08 | 4336492 | Воздуховод | 1 |
| 10 | 4264702 | Воздуховод радиатор | 1 |
| 11 | 4264703 | Воздуховод радиатор | 1 |
| 12 | J460635 | Винт с шайбой | 3 |
| 13 | 4259639 | Решётка | 3 |
| 14 | 4294117 | Крышка | 1 |
| 15 | J850825 | Винт | 4 |
| 16 | J251008 | Пружинная шайба | 4 |
| 17 | J250008 | Плоская шайба | 4 |
| 18 | 4293414 | Шайба | 4 |
| 19 | 7029400 | Воздуховод радиатор | 1 |
| 20 | 4333767 | GAS (200g) | 6 |
| 21 | 5004442 | Воздуховод | 1 |
| 22 | J020816 | Болт с шайбой | 4 |
| 23 | 8061170 | Крышка | 1 |
| 24 | M360616 | Болт винг | 4 |
| 25 | A590106 | Плоская шайба | 4 |
| 26 | 4234793 | Фильтрующий элемент | 1 |
| 28 | 6014795 | Крышка | 1 |
| 29 | J900816 | Болт | 4 |
| 30 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
