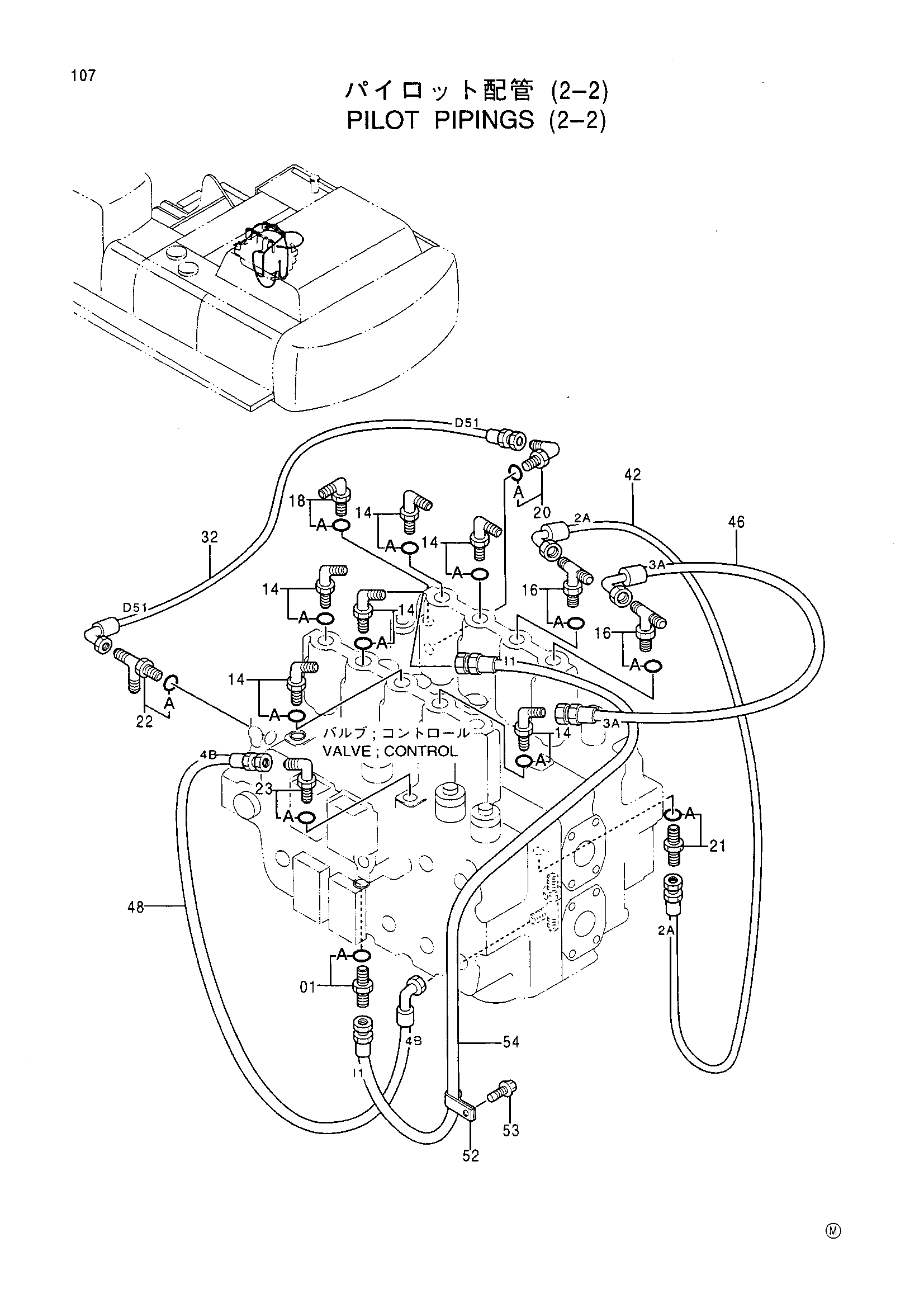

Пилотный трубопроводы (2-2) — HITACHI EX550
Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 6 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4208472 | Тройник | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4278441 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4203171 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4330795 замена: 4367003 | Нейлоновый шланг (D51) | 1 |
| 32 | 4330795 | Нейлоновый шланг (D51) | 1 |
| 32 | 4367003 | Шланг (D51) | 1 |
| 32 | 4367003 | Шланг (D51) | 1 |
| 42 | 4350174 замена: 4367005 | Нейлоновый шланг (2A) | 1 |
| 42 | 4350174 | Нейлоновый шланг (2A) | 1 |
| 42 | 4367005 | Шланг (2A) | 1 |
| 42 | 4367005 | Шланг (2A) | 1 |
| 46 | 4343387 замена: 4367006 | Нейлоновый шланг (3A) | 1 |
| 46 | 4343387 | Нейлоновый шланг (3A) | 1 |
| 46 | 4367006 | Шланг (3A) | 1 |
| 46 | 4367006 | Шланг (3A) | 1 |
| 48 | 4317661 замена: 4366741 | Нейлоновый шланг (4B) | 1 |
| 48 | 4317661 | Нейлоновый шланг (4B) | 1 |
| 48 | 4366741 | Шланг (4B) | 1 |
| 48 | 4366741 | Шланг (4B) | 1 |
| 52 | 4190253 | Зажим | 1 |
| 53 | J011025 | Болт с шайбой | 1 |
| 54 | 4343388 | Шланг (I1) | 1 |
| 54 | 4343388 | Шланг (I1) | 1 |
| 54 | 4343388 замена: 4343388 | Нейлоновый шланг (I1) | 1 |
| 54 | 4343388 | Нейлоновый шланг (I1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
