Пилотный трубопроводы (2-3) — HITACHI EX550

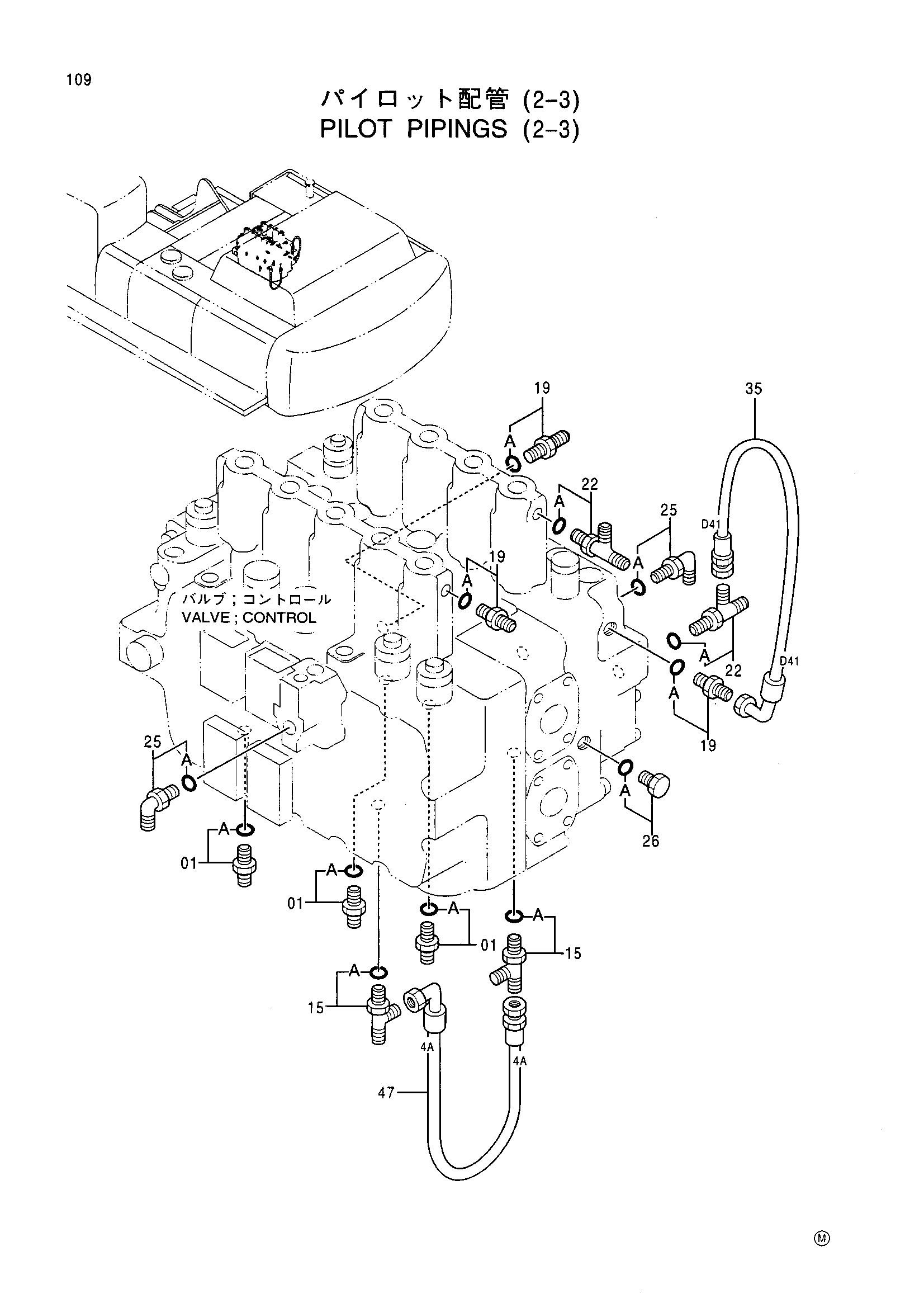

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4205363 | Тройник | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4203171 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154671 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4093624 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4343386 замена: 4367004 | Нейлоновый шланг (D41) | 1 |
| 35 | 4343386 | Нейлоновый шланг (D41) | 1 |
| 35 | 4367004 | Шланг (D41) | 1 |
| 35 | 4367004 | Шланг (D41) | 1 |
| 47 | 4308649 замена: 4366746 | Нейлоновый шланг (4A) | 1 |
| 47 | 4308649 | Нейлоновый шланг (4A) | 1 |
| 47 | 4366746 | Шланг (4A) | 1 |
| 47 | 4366746 | Шланг (4A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
