Пилотный трубопроводы (6-1) — HITACHI EX550

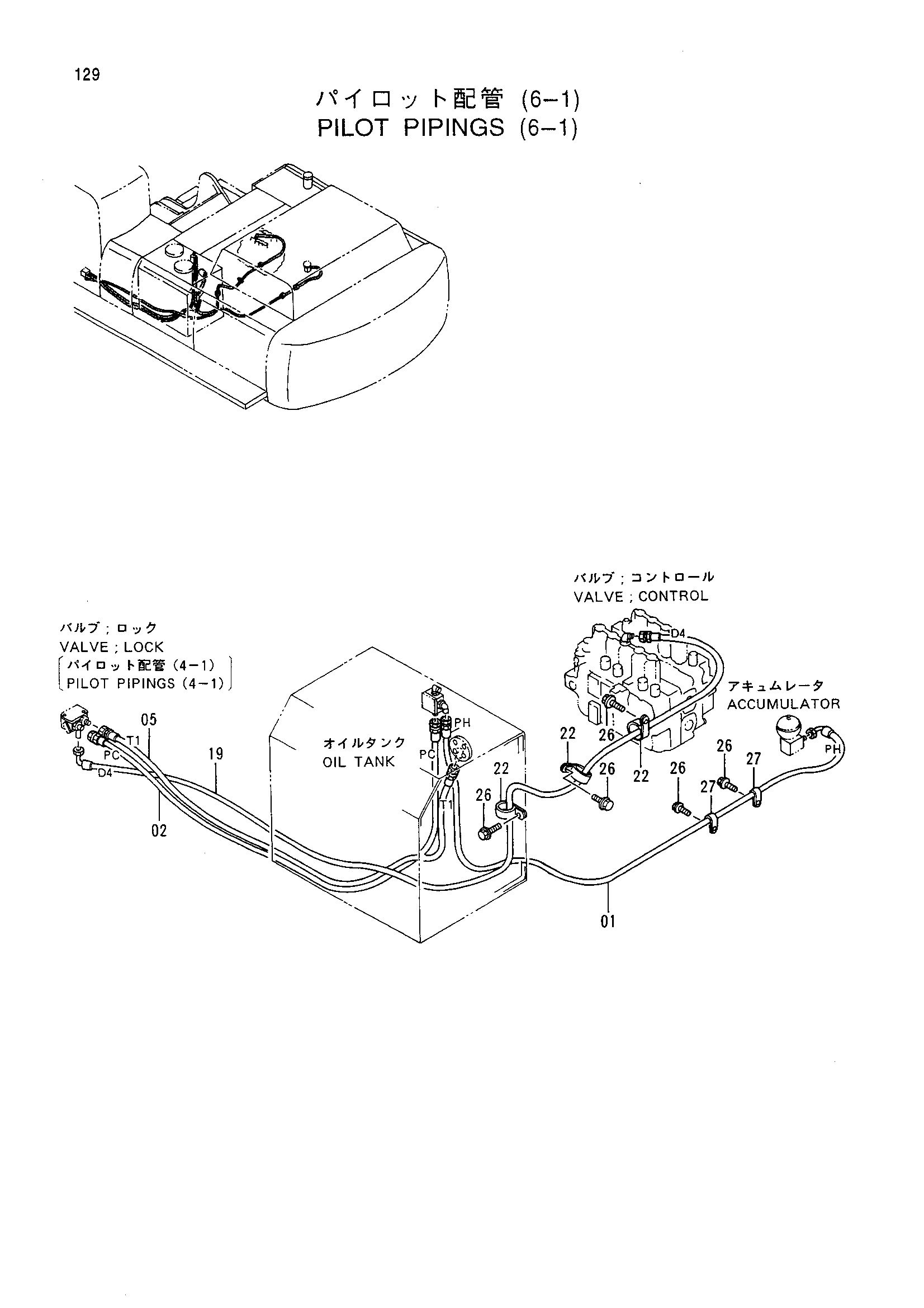

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4270782 | Шланг (PH) | 1 |
| 02 | 4343401 замена: 4367012 | Нейлоновый шланг (PC) | 1 |
| 02 | 4343401 | Нейлоновый шланг (PC) | 1 |
| 02 | 4367012 | Шланг (PC) | 1 |
| 02 | 4367012 | Шланг (PC) | 1 |
| 05 | 4343402 замена: 4367013 | Нейлоновый шланг (T1) | 1 |
| 05 | 4343402 | Нейлоновый шланг (T1) | 1 |
| 05 | 4367013 | Шланг (T1) | 1 |
| 05 | 4367013 | Шланг (T1) | 1 |
| 19 | 4330793 замена: 4367155 | Нейлоновый шланг (D4) | 1 |
| 19 | 4330793 | Нейлоновый шланг (D4) | 1 |
| 19 | 4343414 замена: 4330793 | Нейлоновый шланг (D4) | 1 |
| 19 | 4367155 | Шланг (D4) | 1 |
| 19 | 4367155 | Шланг (D4) | 1 |
| 22 | 4190265 | Зажим | 3 |
| 26 | J011025 | Болт с шайбой | 5 |
| 27 | 4190275 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
