Двигатель <MITSUBISHI ENG.> — HITACHI EX550

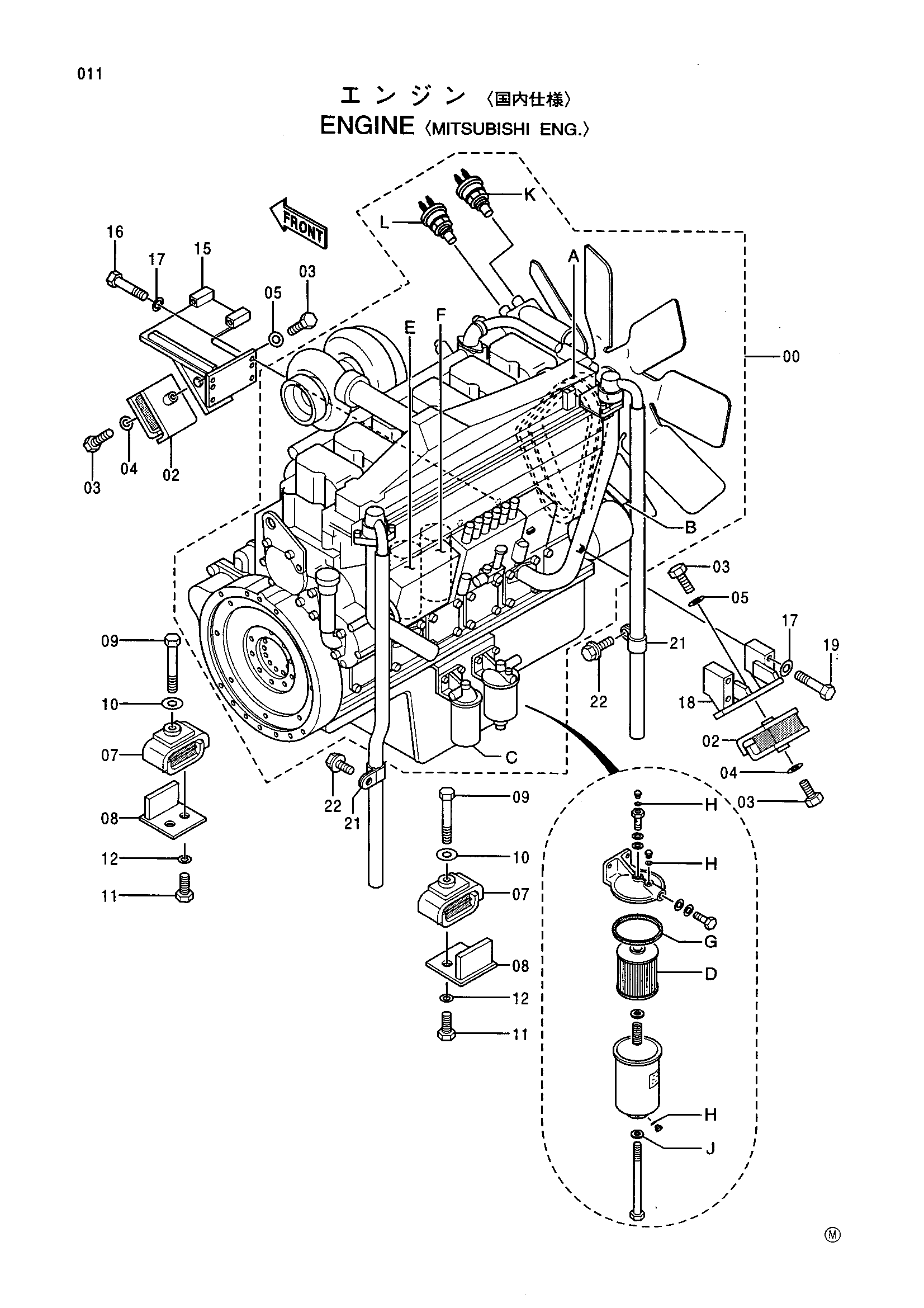

Заводская схема «Двигатель <MITSUBISHI ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4315048 | Двигатель | 1 |
| 00A | 4349537 | Ремень вентилятор (1=2 детали) | 1 |
| 00B | 4352083 | Ремень V (генератор) | 1 |
| 00C | 4324170 | Топливный фильтр | 1 |
| 00D | 4324171 | Элемент(водяной сепаратор) | 1 |
| 00E | 4324168 | Фильтр масляный (полный поток) | 1 |
| 00F | 4350554 | Фильтр масляный (бй-пасс) | 1 |
| 00G | 4379507 | Манжета | 1 |
| 00H | 4379509 | Уплотнение | 3 |
| 00J | 4379508 | Уплотнение | 1 |
| 00K | 4257115 | Выключатель термостатический (95C) | 1 |
| 00L | 4375390 | Выключатель термостатический (98C) | 1 |
| 02 | 4291601 | Амортизатор | 2 |
| 03 | J931635 | Болт | 4 |
| 04 | 4087197 | Шайба | 2 |
| 05 | J222016 | Шайба | 2 |
| 07 | 4328972 | Амортизатор | 2 |
| 08 | 8053298 | Ограничитель | 2 |
| 09 | J932209 | Болт | 2 |
| 10 | 4089822 | Шайба | 2 |
| 11 | J931650 | Болт | 4 |
| 12 | J222016 | Шайба | 4 |
| 15 | 7027498 | Кронштейн | 1 |
| 16 | J901235 | Болт | 4 |
| 17 | J222012 | Шайба | 8 |
| 18 | 8057166 | Кронштейн | 1 |
| 19 | J901200 | Болт | 4 |
| 21 | 4190264 | Зажим | 2 |
| 22 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
