Детали пола — HITACHI EX550

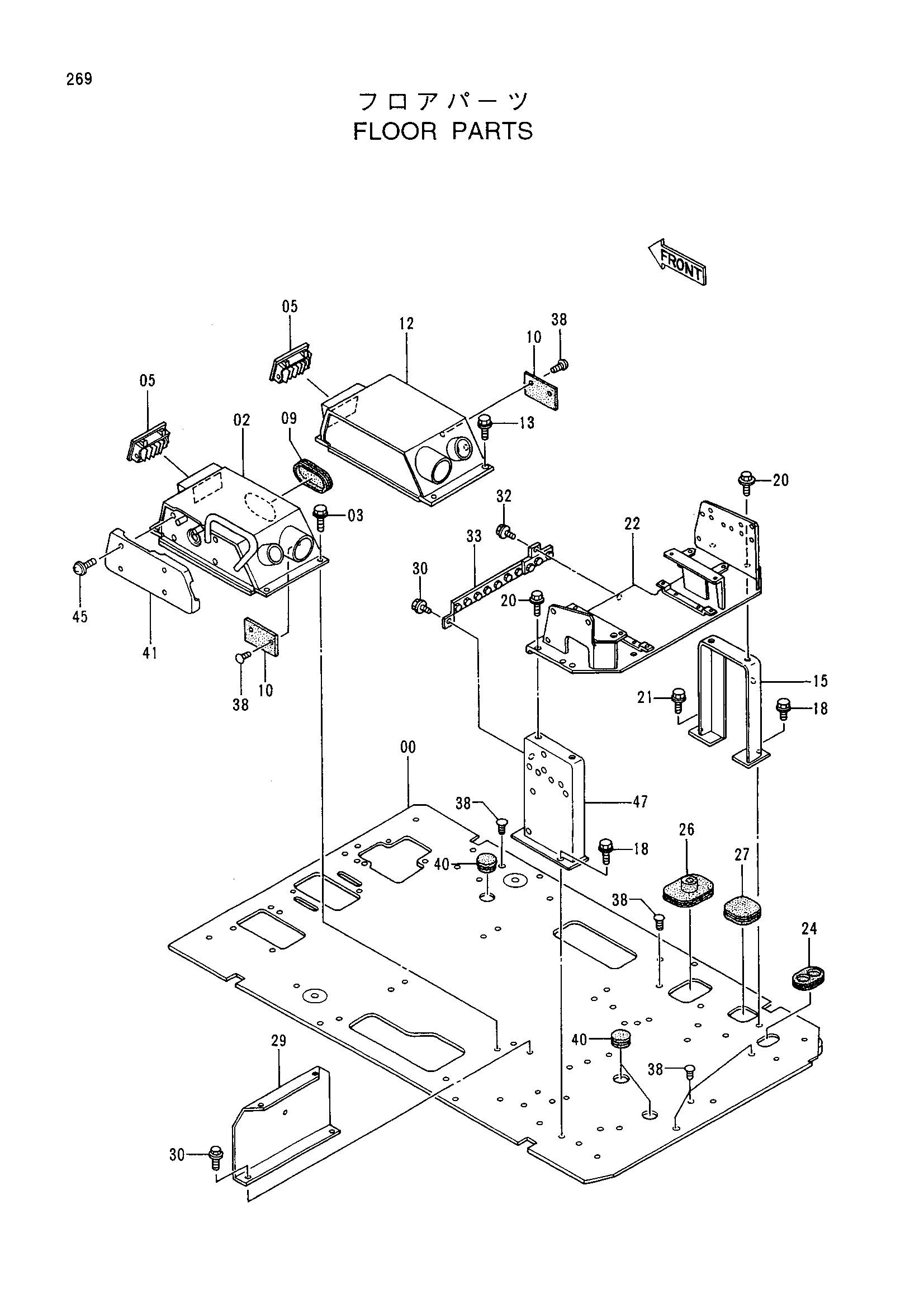

Заводская схема «Детали пола» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012402 | Пластина | 1 |
| 02 | 6011824 | Короб | 1 |
| 02 | 6015239 | Короб | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 05 | 4259639 | Решётка | 2 |
| 09 | 4280565 | Резиновая втулка | 1 |
| 10 | 4287258 | Резиновая прокладка | 2 |
| 12 | 7024363 | Короб | 1 |
| 13 | J011030 | Болт с шайбой | 4 |
| 15 | 8056789 | Опора | 1 |
| 18 | J011030 | Болт с шайбой | 3 |
| 20 | J011020 | Болт с шайбой | 4 |
| 21 | J021030 | Болт с шайбой | 1 |
| 22 | 6013491 | Кронштейн | 1 |
| 24 | 4276794 | Резиновая втулка | 1 |
| 26 | 4276792 | Резиновая втулка | 1 |
| 27 | 4205080 | Резиновая втулка | 1 |
| 29 | 8056791 | Пластина | 1 |
| 30 | J011030 | Болт с шайбой | 3 |
| 32 | J010816 | Болт с шайбой | 1 |
| 33 | 8058561 | Кронштейн | 1 |
| 38 | 4280359 | Зажим | 20 |
| 40 | 4288445 | Втулка | 3 |
| 41 | 1016676 | Крышка | 1 |
| 45 | J680645 | Винт с шайбой | 4 |
| 47 | 8060310 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
