Механизм натяжения — HITACHI EX550

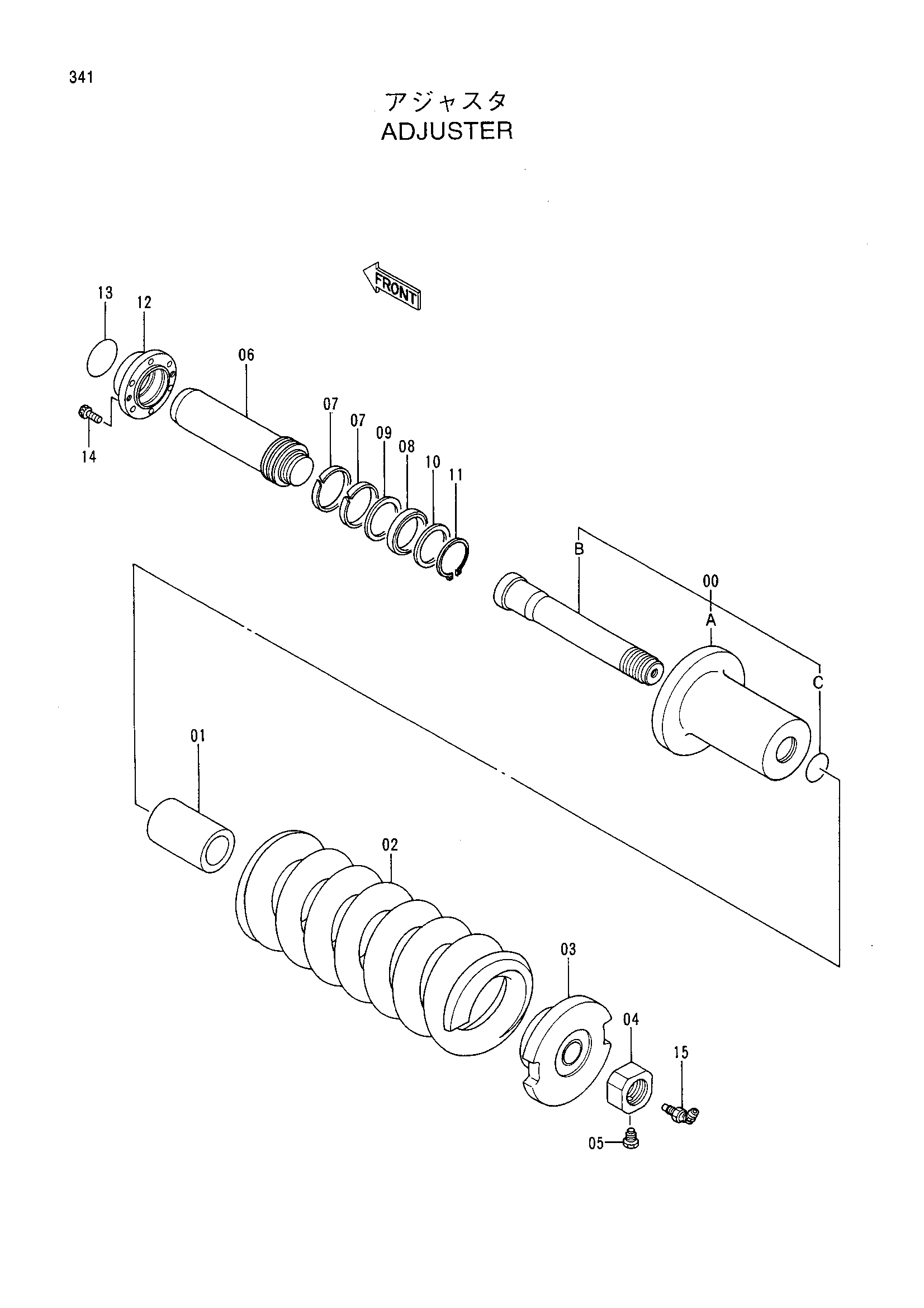

Заводская схема «Механизм натяжения» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109495 | Механизм натяжения в сборе | 2 | |
| 00 | 9109496 | Гидроцилиндр. в сборе | 1 |
| 00A | 2033237 | Гидроцилиндр | 1 |
| 00B | 2033238 | Шток | 1 |
| 00C | 4098435 | Уплотнительное кольцо | 1 |
| 01 | 4291849 | Проставка | 1 |
| 02 | 2033235 | Пружина | 1 |
| 03 | 3059754 | Кронштейн | 1 |
| 04 | 4291850 | Гайка | 1 |
| 05 | 4215453 | Болт | 1 |
| 06 | 2033236 | Шток поршня | 1 |
| 07 | 4291851 | Веаринг | 2 |
| 08 | 4291852 | U-образная манжета | 1 |
| 09 | 4291853 | Опорное кольцо | 1 |
| 10 | 4291854 | Пластина | 1 |
| 11 | 991351 | Стопорное кольцо | 1 |
| 12 | 3059755 | Направляющая | 1 |
| 13 | 4502700 | Уплотнительное кольцо | 1 |
| 14 | M341436 | Болт с внутренним шестигранником | 6 |
| 15 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
