Основной трубопроводы (1) — HITACHI EX550

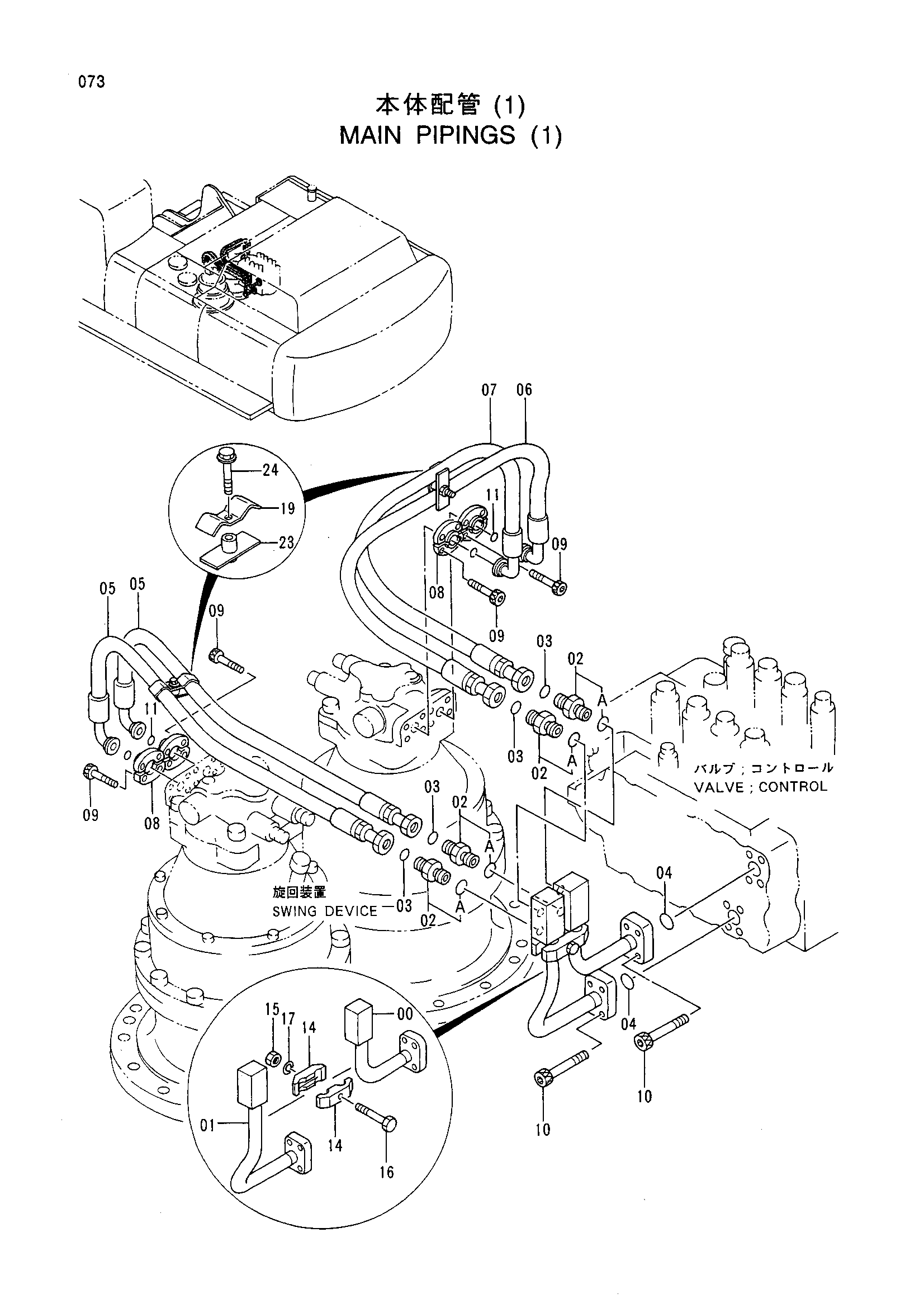

Заводская схема «Основной трубопроводы (1)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038955 | Трубка | 1 |
| 01 | 8055536 | Трубка | 1 |
| 02 | 4189619 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 04 | 4508805 | Уплотнительное кольцо | 2 |
| 05 | 4314398 | Шланг | 2 |
| 06 | 4343422 | Шланг | 1 |
| 07 | 4314399 | Шланг | 1 |
| 08 | 986910 | Разъёмный фланец | 8 |
| 09 | M341030 | Болт с внутренним шестигранником | 16 |
| 10 | M341445 | Болт с внутренним шестигранником | 8 |
| 11 | 971489 | Уплотнительное кольцо | 4 |
| 14 | 4053599 | Хомут трубки | 2 |
| 15 | J950012 | Гайка | 1 |
| 16 | J901270 | Болт | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
| 19 | 4202103 | Хомут | 2 |
| 23 | 9727822 | Хомут | 2 |
| 24 | J011265 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
