Воздушный фильтр <митсубиси ENG.> — HITACHI EX550

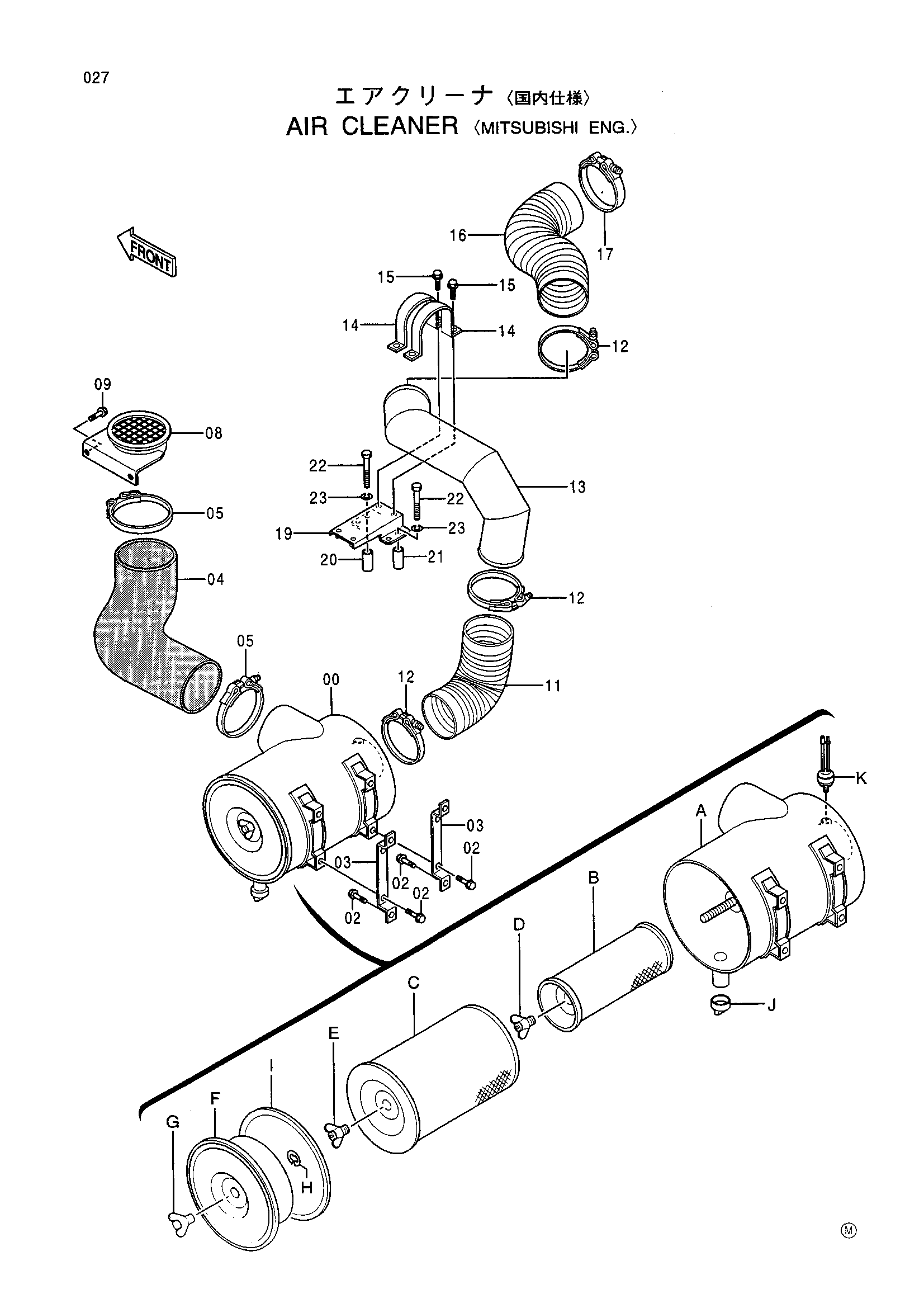

Заводская схема «Воздушный фильтр <митсубиси ENG.>» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4309143 | Фильтр воздушный | 1 |
| 00B | 4297294 | Элемент (внутренний) | 1 |
| 00C | 4297293 | Элемент (наружный) | 1 |
| 00D | 4163739 | Гайка | 1 |
| 00E | 4257360 | Гайка | 1 |
| 00F | 4297292 | Крышка | 1 |
| 00G | 4162833 | Гайка винг | 1 |
| 00H | 4162834 | Зажим | 1 |
| 00I | 4257362 | Прокладка | 1 |
| 00J | 4152863 | Клапан | 1 |
| 00K | 4224238 | Индикатор | 1 |
| 02 | J011025 | Болт с шайбой | 8 |
| 03 | 4304361 | Кронштейн | 2 |
| 04 | 3060015 | Воздушный шланг | 1 |
| 05 | 4287489 | Хомут шланга | 2 |
| 08 | 8061344 | Кронштейн | 1 |
| 09 | J011225 | Болт с шайбой | 2 |
| 11 | 4331622 | Воздушный шланг | 1 |
| 12 | 4287486 | Хомут шланга | 3 |
| 13 | 8058854 | Трубка | 1 |
| 14 | 4331619 | Хомут трубки | 2 |
| 15 | J011025 | Болт с шайбой | 4 |
| 16 | 4331631 | Воздушный шланг | 1 |
| 17 | 4287488 | Хомут шланга | 1 |
| 19 | 8058855 | Кронштейн | 1 |
| 20 | 4331617 | Проставка | 2 |
| 21 | 4331618 | Проставка | 2 |
| 22 | J901004 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
