Обратный трубопроводы (1) — HITACHI EX550

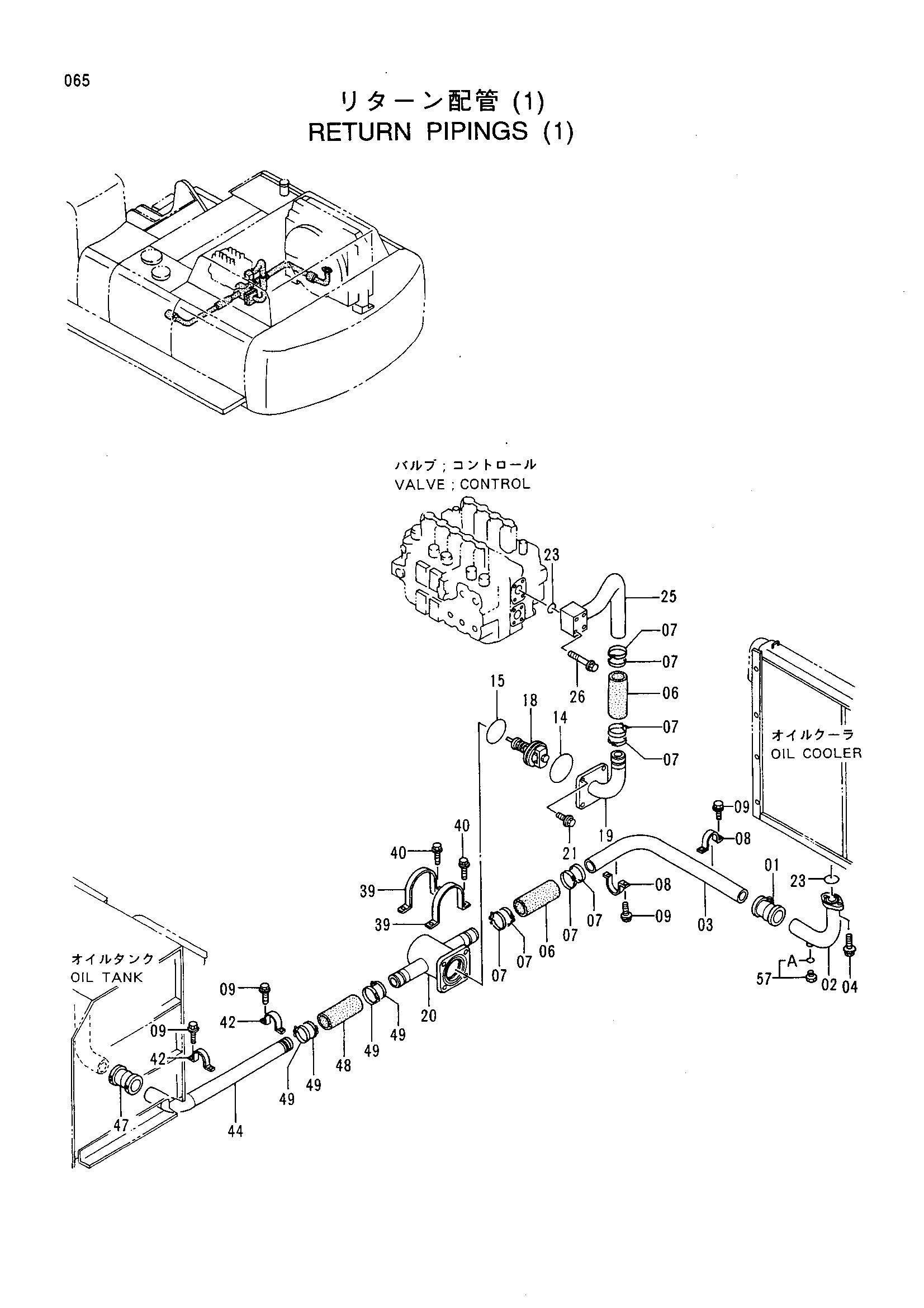

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4067833 | Муфта | 1 |
| 02 | 8053080 | Трубка | 1 |
| 03 | 8053233 | Трубка | 1 |
| 04 | J011240 | Болт с шайбой | 2 |
| 06 | 4094001 | Резиновый шланг | 2 |
| 07 | 4263764 | Хомут шланга | 8 |
| 08 | 4053865 | Хомут трубки | 2 |
| 09 | J011030 | Болт с шайбой | 8 |
| 14 | A811145 | Уплотнительное кольцо | 1 |
| 15 | A811115 | Уплотнительное кольцо | 1 |
| 18 | 4235827 | Клапан | 1 |
| 19 | 7026640 | Трубка | 1 |
| 20 | 7026636 | Корпус | 1 |
| 21 | J011240 | Болт с шайбой | 4 |
| 23 | A811060 | Уплотнительное кольцо | 2 |
| 25 | 7026650 | Трубка | 1 |
| 26 | J011200 | Болт с шайбой | 4 |
| 39 | 4246954 | Хомут трубки | 2 |
| 40 | J011235 | Болт с шайбой | 4 |
| 42 | 4000909 | Хомут трубки | 2 |
| 44 | 8053232 | Трубка | 1 |
| 47 | 4071215 | Муфта | 1 |
| 48 | 4099119 | Резиновый шланг | 1 |
| 49 | 4263765 | Хомут шланга | 4 |
| 57 | 4093624 | Пробка | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
