Пилотный трубопроводы (1-2) — HITACHI EX550

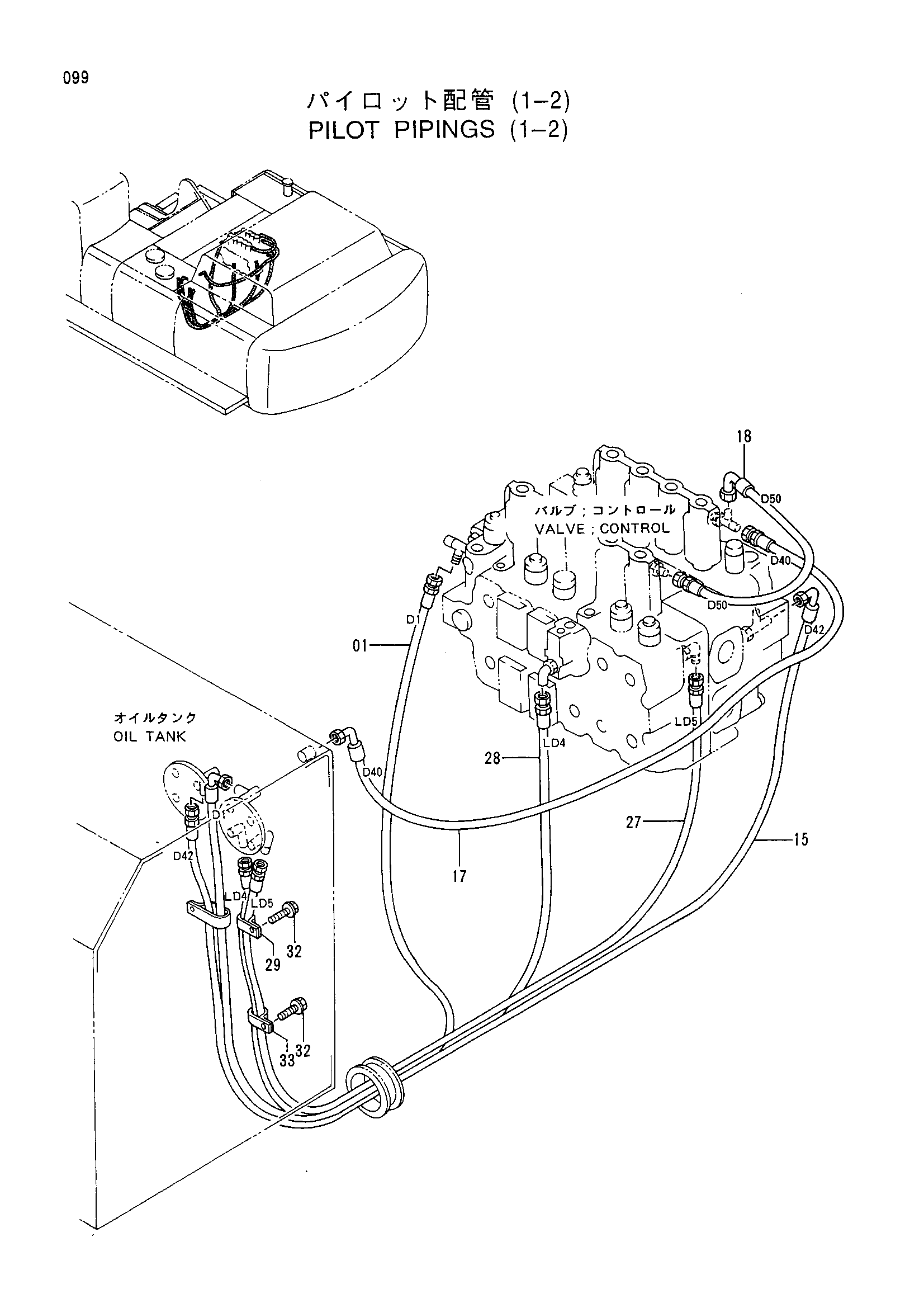

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4343393 замена: 4366993 | Нейлоновый шланг (D1) | 1 |
| 01 | 4343393 | Нейлоновый шланг (D1) | 1 |
| 01 | 4366993 | Шланг (D1) | 1 |
| 01 | 4366993 | Шланг (D1) | 1 |
| 15 | 4343391 замена: 4366994 | Нейлоновый шланг (D42) | 1 |
| 15 | 4343391 | Нейлоновый шланг (D42) | 1 |
| 15 | 4366994 | Шланг (D42) | 1 |
| 15 | 4366994 | Шланг (D42) | 1 |
| 17 | 4343394 замена: 4366995 | Нейлоновый шланг (D40) | 1 |
| 17 | 4343394 | Нейлоновый шланг (D40) | 1 |
| 17 | 4366995 | Шланг (D40) | 1 |
| 17 | 4366995 | Шланг (D40) | 1 |
| 18 | 4332349 замена: 4366996 | Нейлоновый шланг (D50) | 1 |
| 18 | 4332349 | Нейлоновый шланг (D50) | 1 |
| 18 | 4366996 | Шланг (D50) | 1 |
| 18 | 4366996 | Шланг (D50) | 1 |
| 27 | 4343399 замена: 4367001 | Нейлоновый шланг (LD4) | 1 |
| 27 | 4343399 | Нейлоновый шланг (LD4) | 1 |
| 27 | 4367001 | Шланг (LD4) | 1 |
| 27 | 4367001 | Шланг (LD4) | 1 |
| 28 | 4343400 замена: 4367002 | Нейлоновый шланг (LD5) | 1 |
| 28 | 4343400 | Нейлоновый шланг (LD5) | 1 |
| 28 | 4367002 | Шланг (LD5) | 1 |
| 28 | 4367002 | Шланг (LD5) | 1 |
| 29 | 4190292 | Зажим | 1 |
| 32 | J011025 | Болт с шайбой | 2 |
| 33 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
