Основной трубопроводы (3-2) — HITACHI EX550

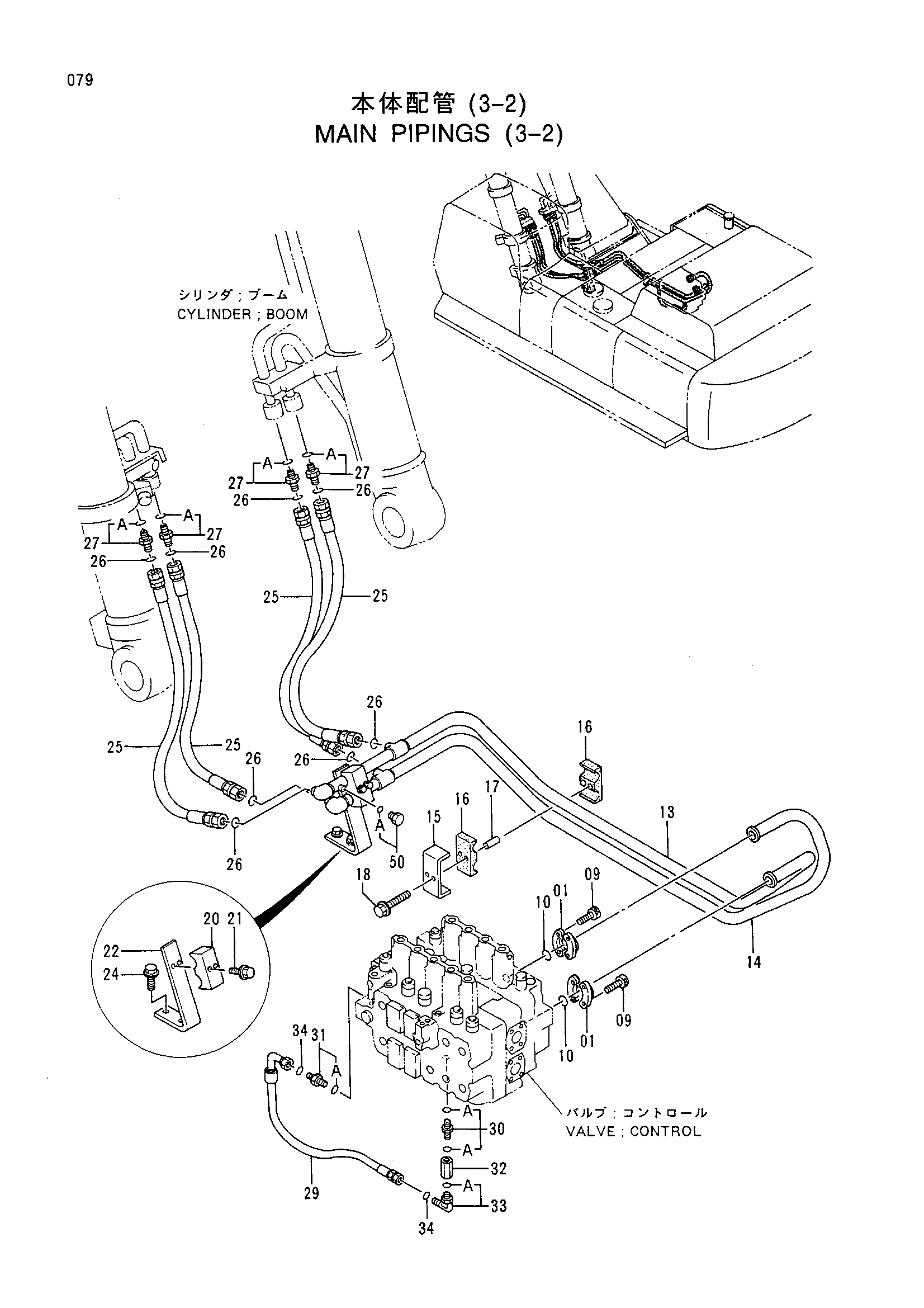

Заводская схема «Основной трубопроводы (3-2)» для HITACHI EX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4089703 | Разъёмный фланец | 4 |
| 09 | M341445 | Болт с внутренним шестигранником | 8 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 13 | 7026687 | Трубка <STD><USA> | 1 |
| 13 | 7031006 | Трубка <EU> | 1 |
| 14 | 7026686 | Трубка | 1 |
| 15 | 4304481 | Хомут трубки | 1 |
| 16 | 4337125 | Хомут | 2 |
| 17 | 4304539 | Проставка | 2 |
| 18 | J011285 | Болт с шайбой | 2 |
| 20 | 4205816 | Хомут трубки | 1 |
| 21 | J011275 | Болт с шайбой | 2 |
| 22 | 3038898 | Кронштейн | 1 |
| 24 | J031240 | Болт с шайбой | 2 |
| 25 | 4308041 | Шланг | 4 |
| 26 | 4187328 | Уплотнительное кольцо | 8 |
| 27 | 4189535 | Адаптер | 4 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4343206 | Шланг | 1 |
| 30 | 4224932 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 2 |
| 31 | 4189619 | Адаптер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4308741 | Обратный клапан | 1 |
| 33 | 4157562 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 2 |
| 50 | 4093624 | Пробка <EU> | 1 |
| 50A | 957366 | Уплотнительное кольцо <EU> | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
