Топливные трубопроводы — HITACHI EX50UR

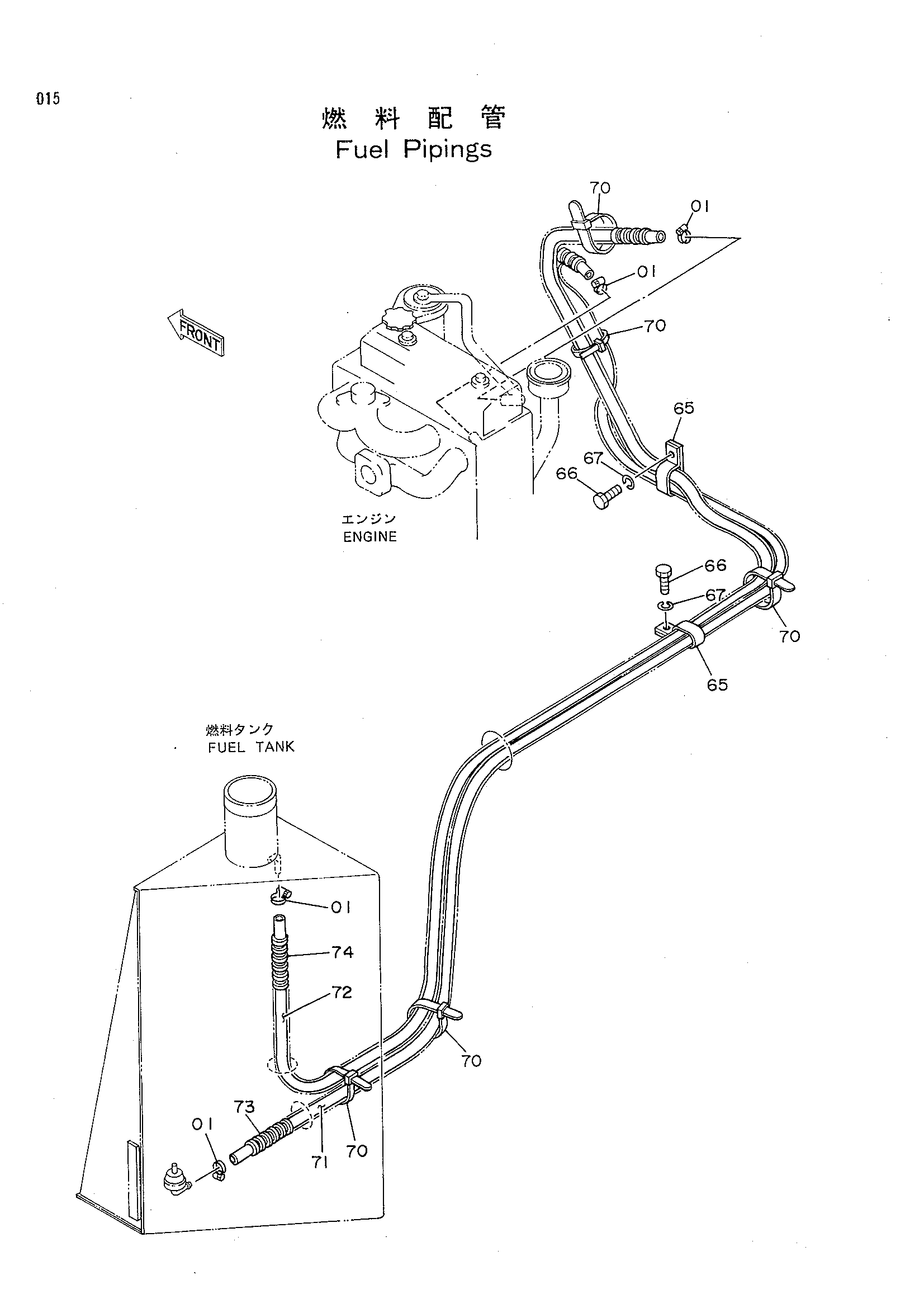

Заводская схема «Топливные трубопроводы» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4514700	Зажим шланг	4
65	4192034	Зажим	2
66	J901016	Болт	2
67	A590910	Пружинная шайба	2
70	4055312	Ленточный зажим	5
71	4282014	Топливный шланг	1
72	4282015	Топливный шланг	1
73	4282221	Трубка	1
74	4282220	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
