Клапан схокклесс — HITACHI EX50UR

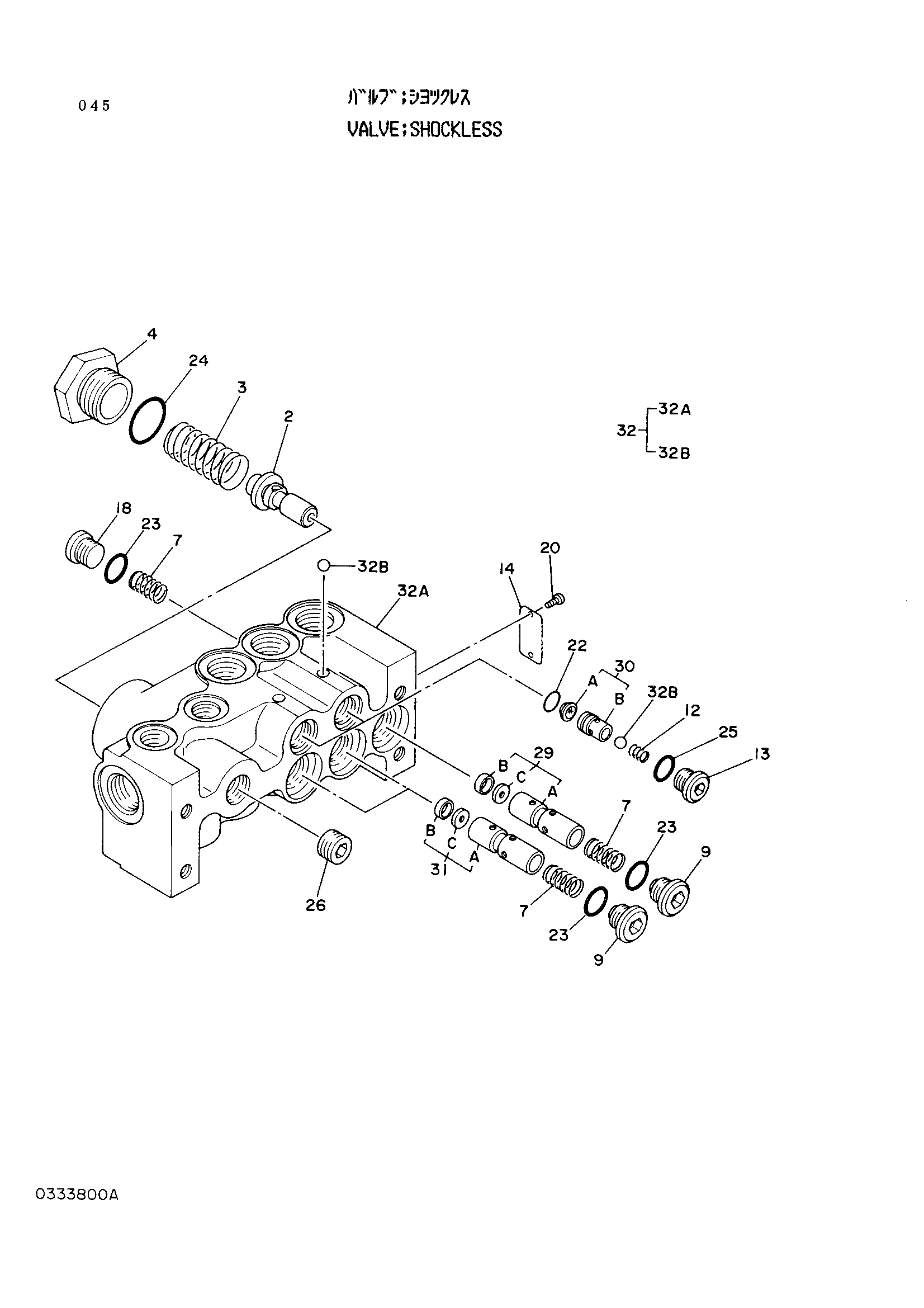

Заводская схема «Клапан схокклесс» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4197817 | Клапан схокклесс | 1 | |
| 2 | 0333801 | Тарельчатый клапан | 1 |
| 3 | 0333802 | Пружина | 1 |
| 4 | 0333803 | Пробка | 1 |
| 7 | 0309801 | Пружина | 6 |
| 9 | 0309802 | Пробка | 3 |
| 12 | 0309803 | Пружина | 2 |
| 13 | 0309804 | Пробка | 2 |
| 18 | 0309805 | Пробка | 3 |
| 20 | 0208717 | Приводной винт | 2 |
| 22 | 4506409 | Уплотнительное кольцо | 2 |
| 23 | 4509180 | Уплотнительное кольцо | 6 |
| 24 | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 0228803 | Уплотнительное кольцо | 2 |
| 26 | 94-2012 | Пробка | 1 |
| 29 | 0333804 | Плунжер дополнительный-в сборе | 1 |
| 30 | 0309810 | Фильтр в сборе | 2 |
| 31 | 0333805 | Плунжер дополнительный-в сборе | 2 |
| 32 | 0333806 | Корпус дополнительный-в сборе | 1 |
| 32B | 0259914 | Стальной шарик | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
