Картер привода ГРМ и кожух маховика — HITACHI EX50UR

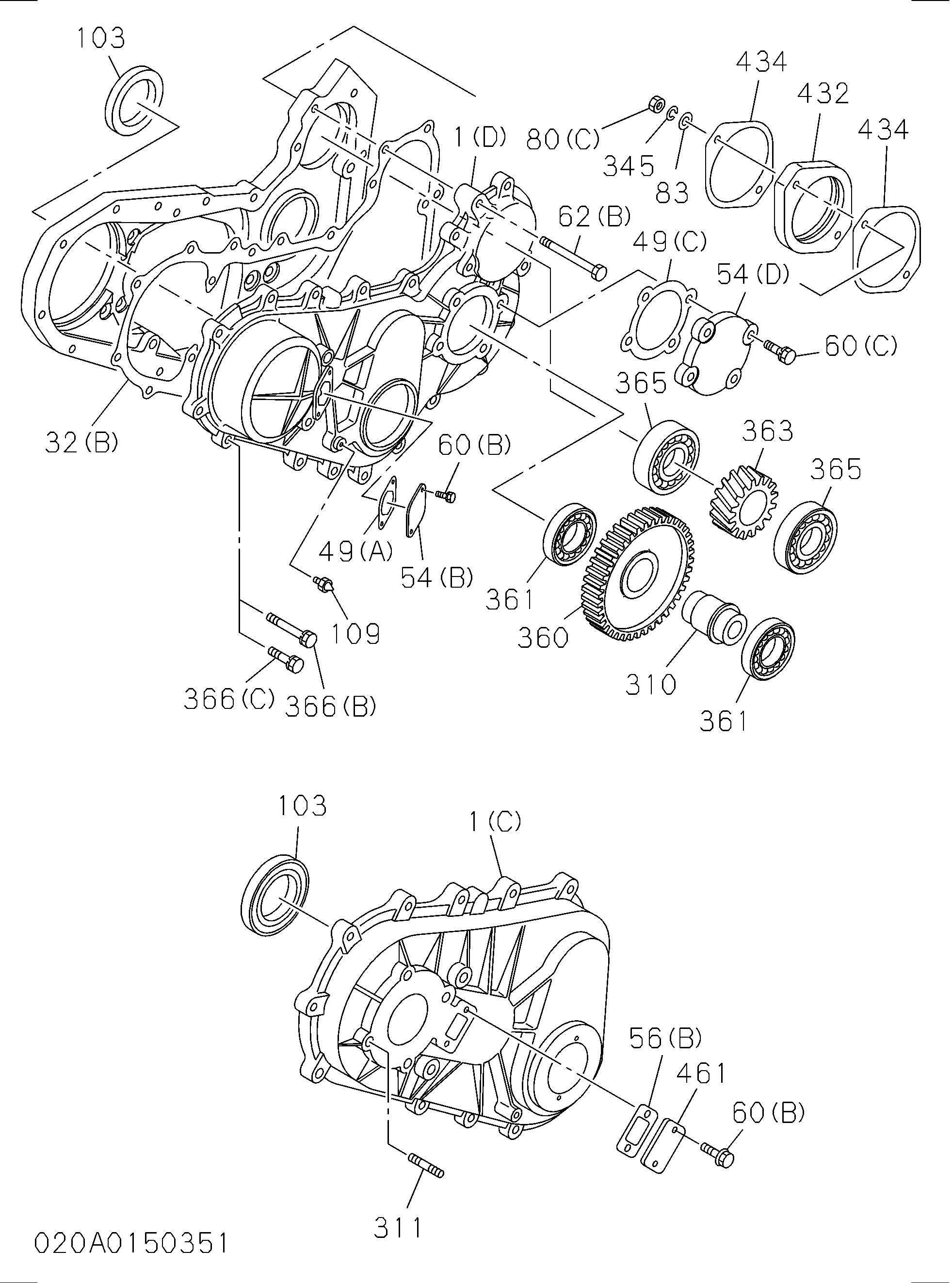

Заводская схема «Картер привода ГРМ и кожух маховика» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(D) | 5113110470 | Корпус тиминг шестерня | 1 |
| 2(A) | 8943418780 | Корпус маховик | 1 |
| 15(C) | 9096065350 | Болт RR пластина TO C/BL | 1 |
| 32(B) | 5113120340 | Прокладка шестерня корпус TO C/BL | 1 |
| 32(B) | 8971137430 | Прокладка шестерня корпус TO C/BL | 1 |
| 49(A) | 1112820130 | Прокладка шестерня корпус TO крышка | 1 |
| 49(A) | 8971186980 | Прокладка шестерня корпус TO крышка | 1 |
| 49(C) | 5113220190 | Прокладка шестерня корпус TO крышка | 1 |
| 54(B) | 5113210090 | Крышка шестерня корпус | 1 |
| 54(D) | 5113210380 | Крышка шестерня корпус | 1 |
| 60(C) | 0500408160 | Болт крышка TO корпус | 4 |
| 62(B) | 0108060900 | Болт крышка | 2 |
| 80(C) | 9091105100 | Гайка крышка | 2 |
| 83 | 9091605100 | Шайба PL, крышка | 2 |
| 103 | 5096250790 | Уплотнение масляный, CR/вал, передний | 1 |
| 109 | 9113270450 | Поинтер тиминг | 1 |
| 147 | 5113120110 | Прокладка передний пластина TO C/BL | 1 |
| 147 | 8943656900 | Прокладка передний пластина TO C/BL | 1 |
| 149(C) | 8943773691 | Пластина передний, C/BL | 1 |
| 158 | 0500408220 | Болт передний пластина | 5 |
| 175 | 8941117500 | Уплотнение масляный, CR/вал, RR | 1 |
| 204 | 9091505100 | Шайба LK, корпус | 1 |
| 205 | 9091104100 | Гайка корпус | 1 |
| 211(A) | 9959212320 | Болт корпус | 2 |
| 211(B) | 0500410300 | Болт корпус | 3 |
| 211(C) | 5090002270 | Болт корпус | 3 |
| 310 | 5125330130 | Вал холостой ход шестерня | 1 |
| 345 | 9091505100 | Шайба LK, крышка | 2 |
| 360 | 5125250142 | Шестерня холостой ход, PTO | 1 |
| 361 | 5098000320 | Подшипник холостой ход шестерня | 2 |
| 363 | 8943348550 | Шестерня гидравлический насос | 1 |
| 365 | 9000062070 | Подшипник шестерня | 2 |
| 366(A) | 0500408160 | Болт шестерня корпус | 4 |
| 366(A) | 0500406120 | Болт шестерня корпус | 2 |
| 366(B) | 0500408450 | Болт шестерня корпус | 7 |
| 366(C) | 0500408250 | Болт шестерня корпус | 6 |
| 432 | 5113210910 | Проставка передний пластина TO гидравлический насос | 1 |
| 434 | 5113220180 | Прокладка проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
