Навес (1) — HITACHI EX50UR

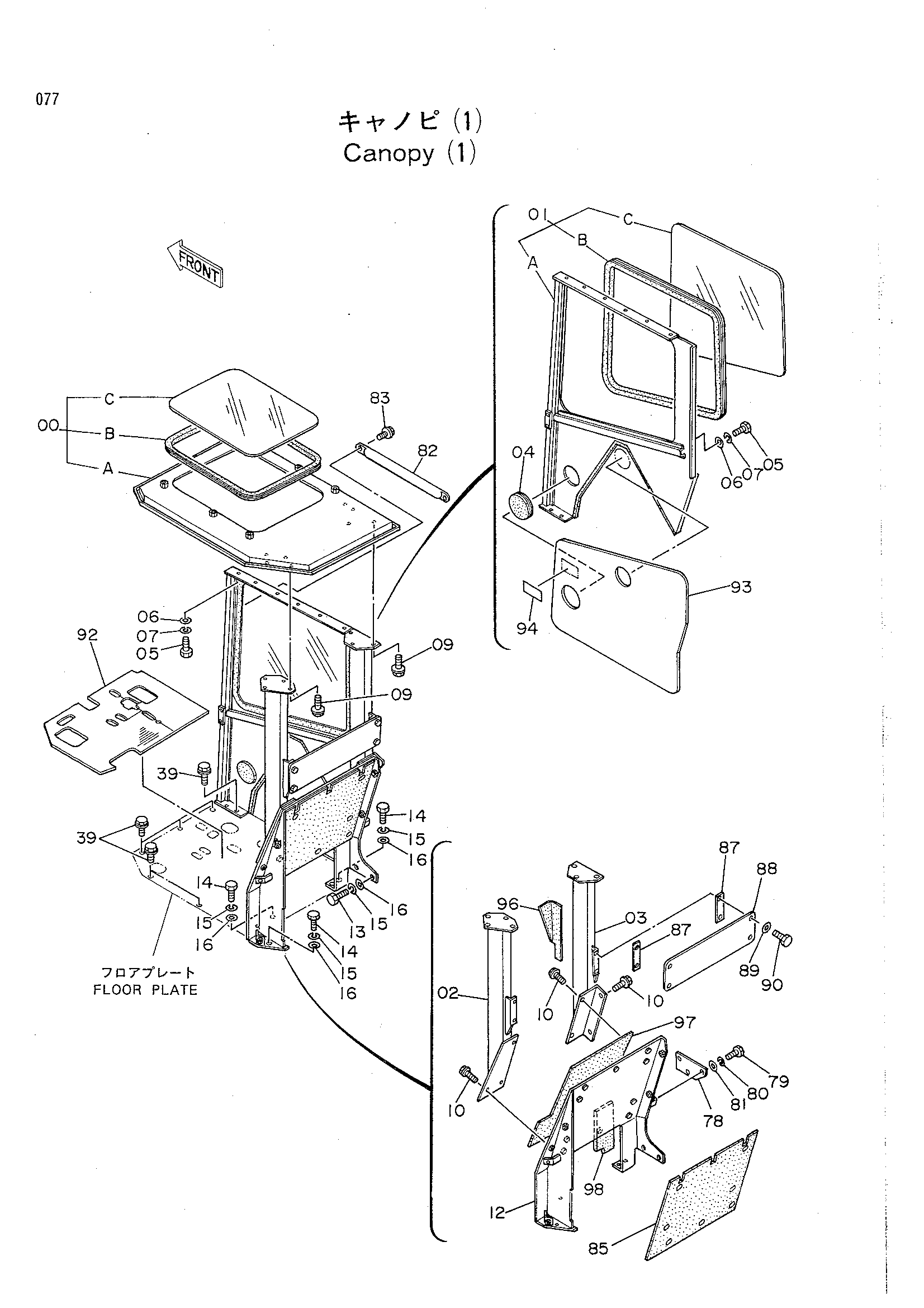

Заводская схема «Навес (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9088959 | Рооф в сборе | 1 |
| 00A | 6010223 | Рама рооф | 1 |
| 00B | 3047319 | Веатхер стрип | 1 |
| 00C | 4246515 | Пластина | 1 |
| 01 | 9088958 | Защита в сборе | 1 |
| 01A | 6010221 | Рама защита | 1 |
| 01B | 2028191 | Веатхер стрип | 1 |
| 01C | 3047318 | Пластина | 1 |
| 02 | 8045676 | Поле L | 1 |
| 03 | 8045677 | Поле R | 1 |
| 04 | 4243792 | Резиновая втулка | 1 |
| 05 | J900816 | Болт | 10 |
| 06 | A590108 | Плоская шайба | 10 |
| 07 | A590908 | Пружинная шайба | 10 |
| 09 | J031035 | Болт с шайбой | 7 |
| 10 | J031235 | Болт с шайбой | 7 |
| 12 | 6010235 | Кронштейн | 1 |
| 13 | J901430 | Болт | 2 |
| 14 | J901440 | Болт | 5 |
| 15 | A590914 | Пружинная шайба | 7 |
| 16 | A590114 | Плоская шайба | 7 |
| 39 | J021230 | Болт с шайбой | 10 |
| 78 | 4247795 | Пластина | 1 |
| 79 | J901430 | Болт | 3 |
| 80 | A590914 | Пружинная шайба | 3 |
| 81 | A590114 | Плоская шайба | 3 |
| 82 | 3054534 | Защитный кожух | 3 |
| 83 | J020820 | Болт с шайбой | 6 |
| 85 | 3053217 | Резиновая прокладка | 1 |
| 87 | 4266952 | Резиновая прокладка | 2 |
| 88 | 4266951 | Пластина | 1 |
| 89 | 449558 | Шайба | 4 |
| 90 | J900816 | Болт | 4 |
| 92 | 2031141 | Коврик пола | 1 |
| 93 | 7023862 | Панель | 1 |
| 94 | 4260602 | Корпус | 1 |
| 96 | 4268510 | Резиновая прокладка | 1 |
| 97 | 4268511 | Резиновая прокладка | 1 |
| 98 | 4268512 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
