Система впрыска топлива — HITACHI EX50UR

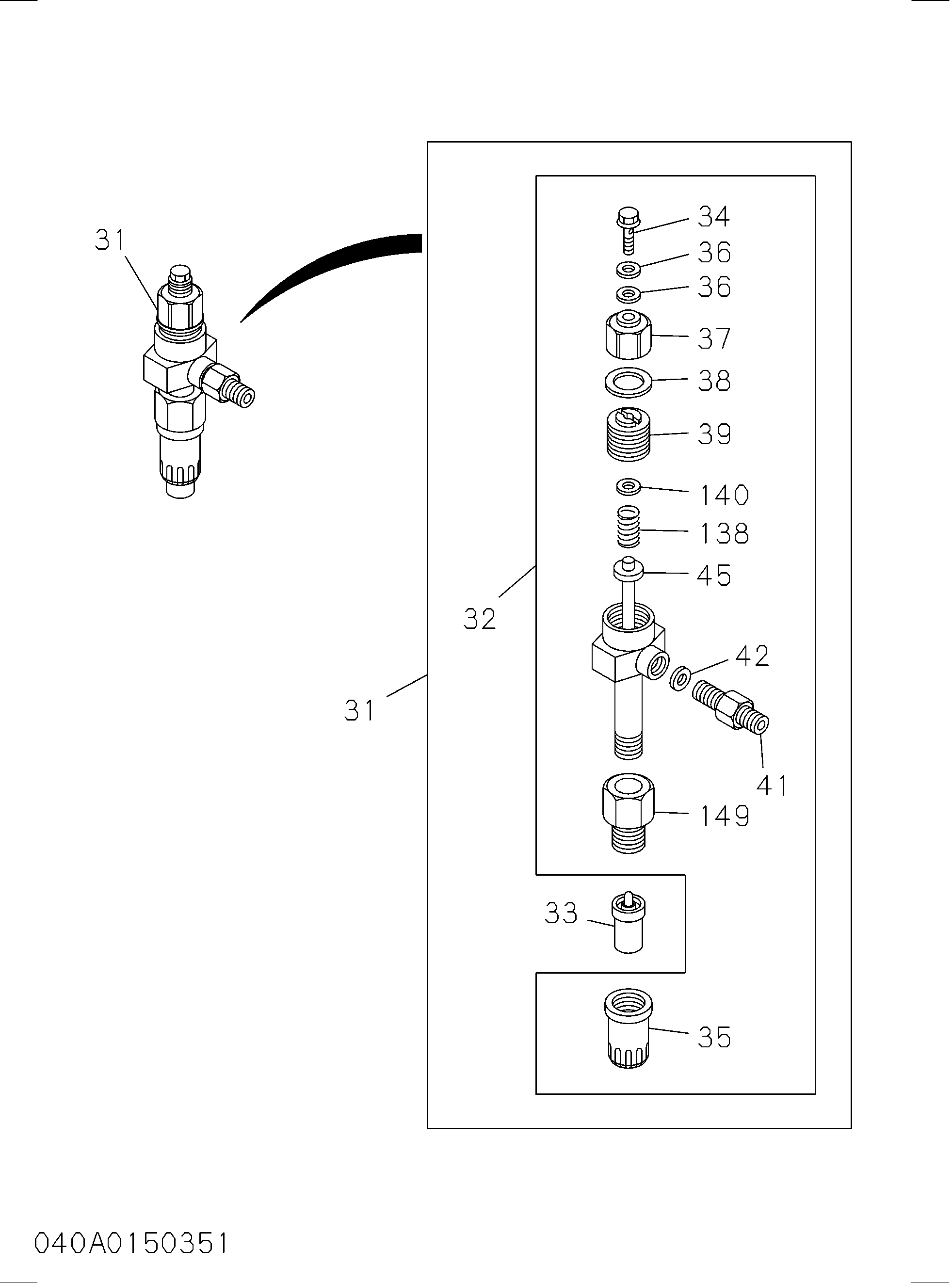

Заводская схема «Система впрыска топлива» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1(C)	8943423222	Насос в сборе впрыск	1
16	5154114430	Трубка впрыск NO.1	1
17	9154216660	Трубка впрыск NO.2	1
18	9154217020	Трубка впрыск NO.3	1
31	5153000391	Форсунка в сборе впрыск	3
32	8941145150	Держатель в сборе форсунка	3
33	5153110060	Форсунка впрыск	3
34	1096751390	Болт проушина, форсунка держатель	3
35	9153326030	Гайка форсунка RET, форсунка держатель	3
36	9095714080	Прокладка обратный трубка, форсунка держатель	6
37	5153340030	Гайка колпачок, форсунка держатель	3
38	9153390560	Прокладка колпачок гайка, форсунка держатель	3
39	9153396010	Винт ADJ, форсунка пружина, форсунка держатель	3
41	9153510070	Разъём топливный INL, форсунка держатель	3
42	9153520050	Прокладка INL разъём, форсунка держатель	3
45	5153410020	Шток пусх, форсунка держатель	3
48	9153150260	Шайба форсунка держатель	3
49	9153150740	Шайба корругатед, форсунка	3
53	9153150280	Шайба подогрев щиток	3
63	5154112560	Трубка топливный, форсунка леак OFF	1
64	9099063251	Болт соединение, топливный фильтр	2
97	9153150270	Форсунка подогрев щиток	3
113	9154190721	Зажим впрыск трубка	2
134	9099063141	Болт соединение, леак OFF трубка	1
135	9095714080	Прокладка соединение болт, леак OFF трубка	2
138	5153430020	Пружина форсунка LWR, форсунка держатель	3
140	9153390570	Регулировочная шайба форсунка пружина, форсунка держатель	3
149	9153596010	Винт сеттинг, форсунка держатель	3
212	8970116871	Болт направляющая в сборе	1
217	9095720140	Прокладка соединение, топливный трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
