Передний трубопроводы (2) — HITACHI EX50UR

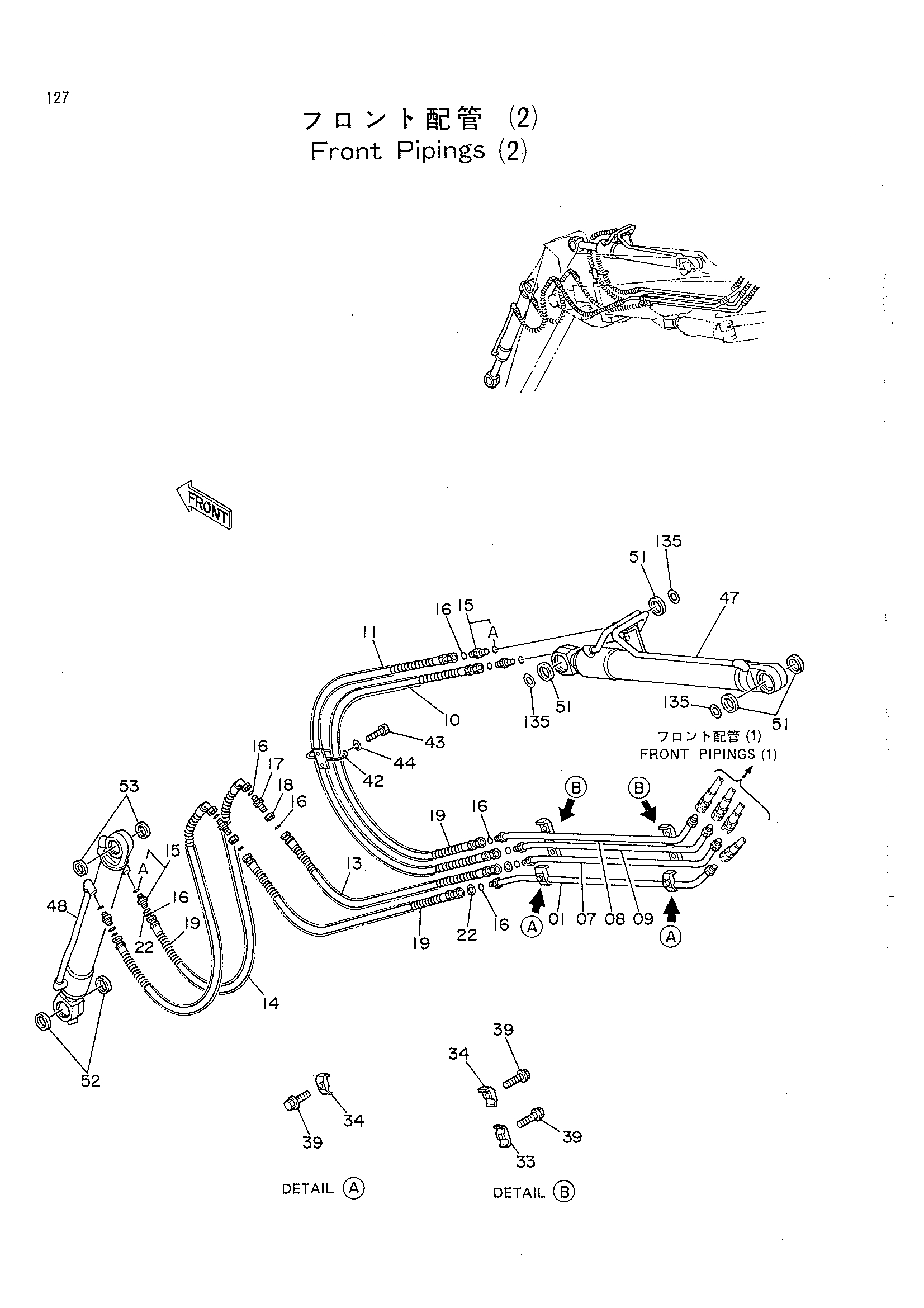

Заводская схема «Передний трубопроводы (2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8049603 | Трубка | 1 |
| 07 | 8045715 | Трубка | 1 |
| 08 | 8045717 | Трубка | 1 |
| 09 | 8045716 | Трубка | 1 |
| 10 | 4246342 | Шланг | 1 |
| 11 | 4246343 | Шланг | 1 |
| 13 | 4216485 | Шланг | 2 |
| 14 | 4239751 | Шланг | 2 |
| 15 | 4189602 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 12 |
| 17 | 4217505 | Адаптер | 2 |
| 18 | 4217504 | Гайка | 2 |
| 19 | 4053607 | Защита шланга | 4 |
| 22 | 4073051 | Шайба | 4 |
| 33 | 4189858 | Хомут трубки | 2 |
| 34 | 4190125 | Хомут трубки | 4 |
| 39 | J011245 | Болт с шайбой | 6 |
| 42 | 9731920 | Кронштейн | 1 |
| 43 | J901225 | Болт | 2 |
| 44 | A590912 | Пружинная шайба | 2 |
| 47 | 4245654 | Гидроцилиндр рукояти | 1 |
| 48 | 4245655 | Гидроцилиндр ковша | 1 |
| 51 | 4117954 | Пылезащитное уплотнение | 4 |
| 52 | 4246939 | Пылезащитное уплотнение | 2 |
| 53 | 4244703 | Пылезащитное уплотнение | 2 |
| 135 | 4264676 | Проставка 1.0 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
