Электрооборудование (1) — HITACHI EX50UR

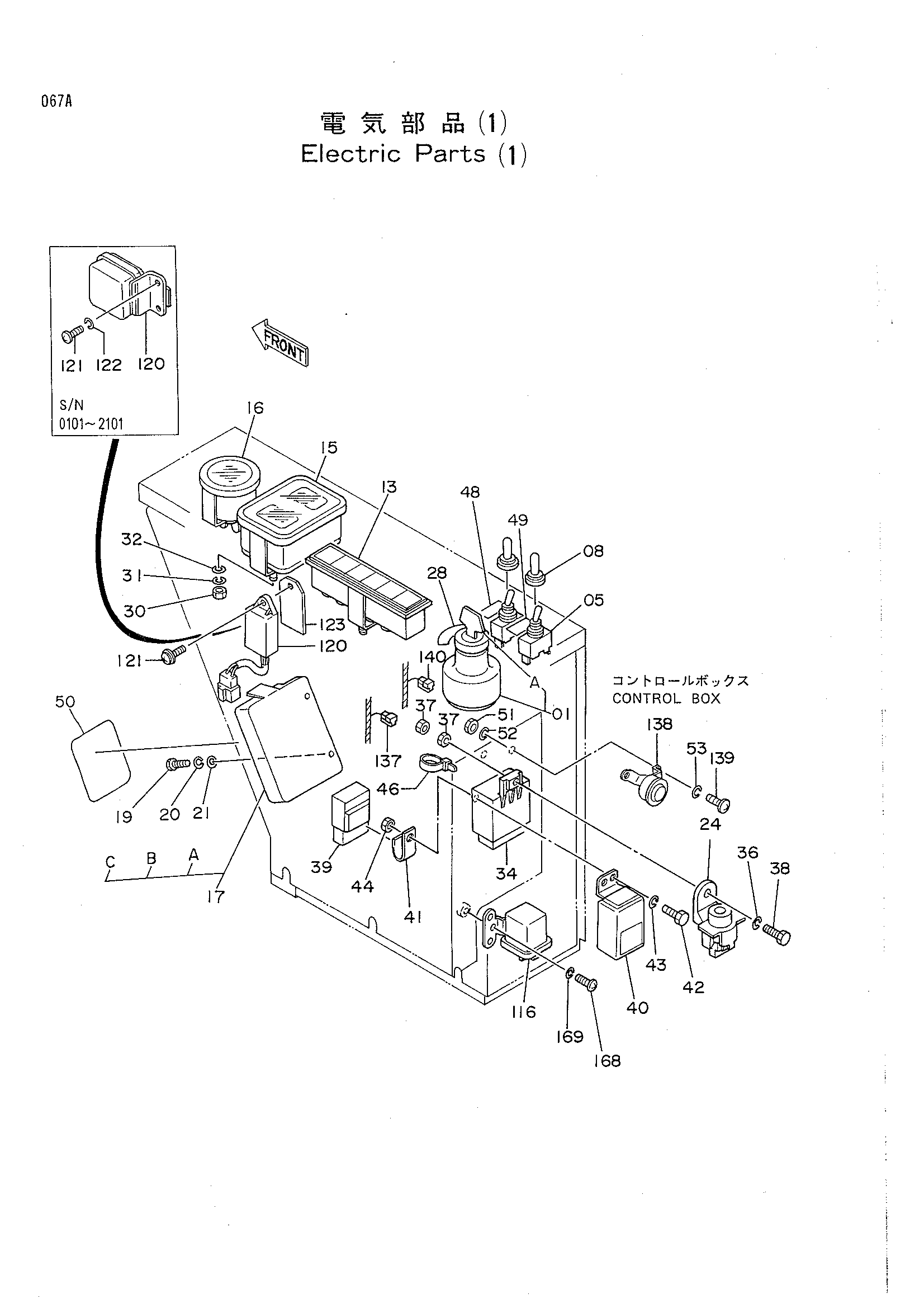

Заводская схема «Электрооборудование (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4237504 | Выключатель запуск(с х-марк шпонка) | 1 |
| 01 | 4237506 | Выключатель запуск (с шпонка) | 1 |
| 01A | 4187757 | Шпонка запуск (NO. H800)(с х-марк 1=2 PI | 1 |
| 01A | 4187759 | Шпонка запуск (NO. 800)(1=2 детали) | 1 |
| 05 | 4266950 | Выключатель тумблер | 2 |
| 08 | 4042098 | Колпачок | 2 |
| 13 | 4254375 | Фонарь монитор | 1 |
| 15 | 4249677 | Измеритель | 1 |
| 16 | 4259833 | Измеритель хоур | 1 |
| 17 | 4259850 | Короб предохранитель | 1 |
| 17A | 4257364 | Предохранитель (20A) | 1 |
| 17B | 4127781 | Предохранитель (15A) | 2 |
| 17B | 4127781 | Предохранитель (15A) | 3 |
| 17C | 4195610 | Предохранитель (10A) | 4 |
| 17C | 4195610 | Предохранитель (10A) | 5 |
| 19 | J850625 | Винт | 2 |
| 20 | J251006 | Пружинная шайба | 2 |
| 21 | J250006 | Плоская шайба | 2 |
| 24 | 4249674 | Реле | 1 |
| 28 | 4207079 | Информационная табличка | 1 |
| 30 | M500504 | Гайка | 2 |
| 31 | A590905 | Пружинная шайба | 2 |
| 32 | A590105 | Плоская шайба | 2 |
| 34 | 4254377 | Блок таймер | 1 |
| 36 | A590906 | Пружинная шайба | 1 |
| 37 | M500605 | Гайка | 2 |
| 38 | J900630 | Болт | 1 |
| 39 | 4254378 | Блок диоде | 1 |
| 40 | 4251400 | Реле | 1 |
| 41 | 4260165 | Зажим | 1 |
| 42 | J900614 | Болт | 1 |
| 43 | A590906 | Пружинная шайба | 1 |
| 44 | M500605 | Гайка | 1 |
| 46 | 4055311 | Ленточный зажим | 2 |
| 48 | 4263865 | Информационная табличка | 1 |
| 49 | 4263866 | Информационная табличка | 1 |
| 50 | 4265366 | Информационная табличка | 1 |
| 51 | M500504 | Гайка | 2 |
| 52 | A590905 | Пружинная шайба | 2 |
| 53 | A590105 | Плоская шайба | 2 |
| 116 | 4249774 | Реле (хоур измеритель) | 1 |
| 120 | 4249838 | Таймер | 1 |
| 120 | 4313336 | Таймер | 1 |
| 121 | J460616 | Винт с шайбой | 2 |
| 121 | M430610 | Винт | 2 |
| 122 | A590906 | Пружинная шайба | 2 |
| 123 | 4316391 | Пластина | 1 |
| 137 | 4192489 | Диод | 1 |
| 138 | 4279591 | Зуммер | 1 |
| 139 | M430513 | Винт | 2 |
| 140 | 4192489 | Диод | 1 |
| 168 | M430613 | Винт | 1 |
| 169 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
