Рама — HITACHI EX50UR

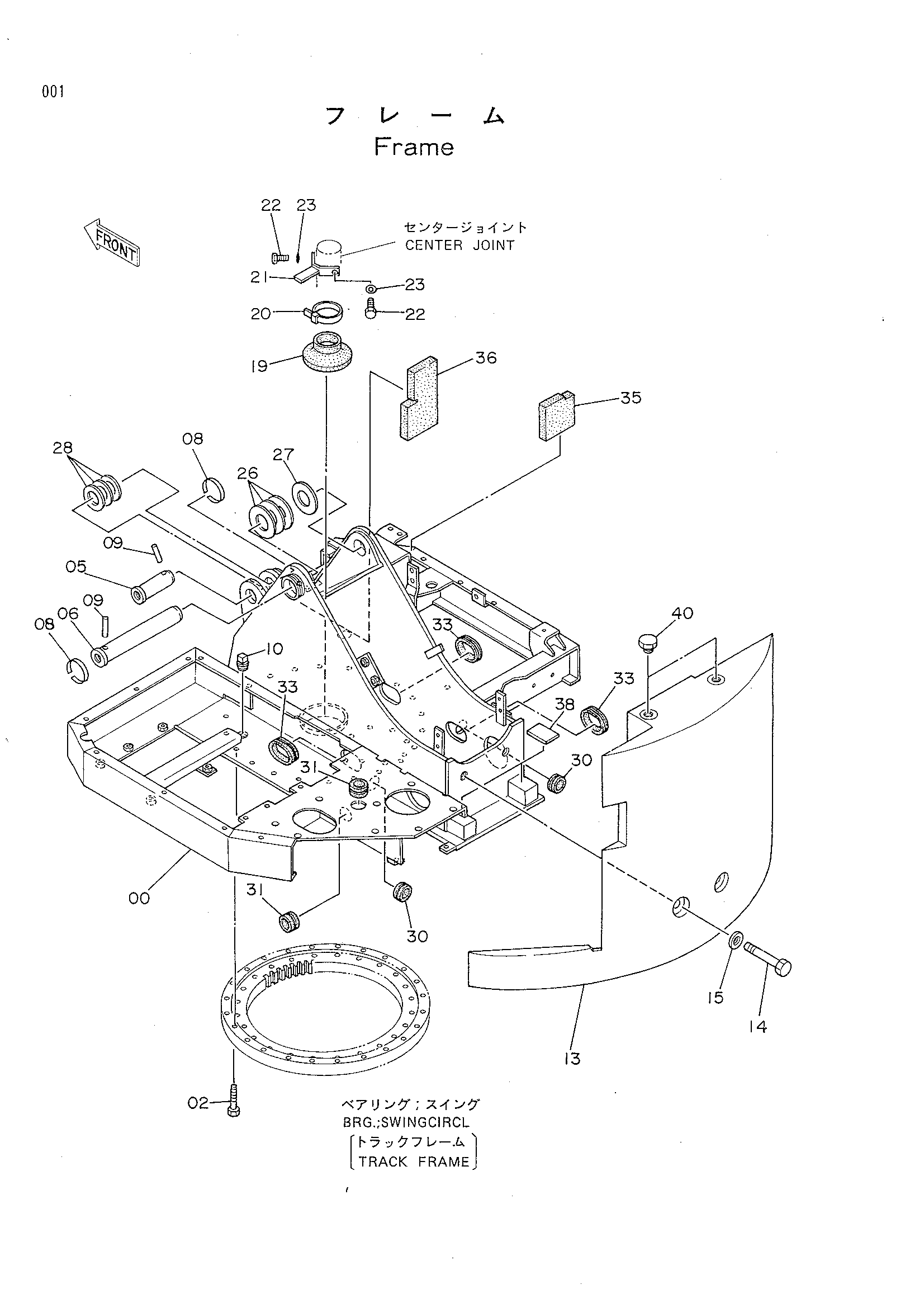

Заводская схема «Рама» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002463 | Рама основной | 1 |
| 02 | J931475 | Болт | 22 |
| 05 | 3047515 | Палец | 1 |
| 06 | 3047518 | Палец | 1 |
| 08 | 4065688 | Кольцо | 2 |
| 09 | 4065689 | Палец | 2 |
| 10 | J75214 | Пробка | 1 |
| 13 | 6010222 | Противовес | 1 |
| 14 | J932717 | Болт | 2 |
| 15 | 4085857 | Шайба | 2 |
| 19 | 4246120 | Крышка резиновый | 1 |
| 20 | 4121859 | Ленточный зажим | 1 |
| 21 | 8044643 | Ограничитель | 1 |
| 22 | J901220 | Болт | 2 |
| 23 | 4086891 | Шайба | 2 |
| 26 | 4224057 | Шайба | 3 |
| 27 | 4224058 | Шайба | 1 |
| 28 | 4180196 | Проставка | 3 |
| 30 | 4201995 | Резиновая втулка | 2 |
| 31 | 998720 | Резиновая втулка | 2 |
| 33 | 4259765 | Резиновая втулка | 3 |
| 35 | 4261816 | Резиновая прокладка | 1 |
| 36 | 4261818 | Резиновая прокладка | 1 |
| 38 | 4266389 | Проставка | 2 |
| 40 | 4149678 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
