Крышка (2) — HITACHI EX50UR

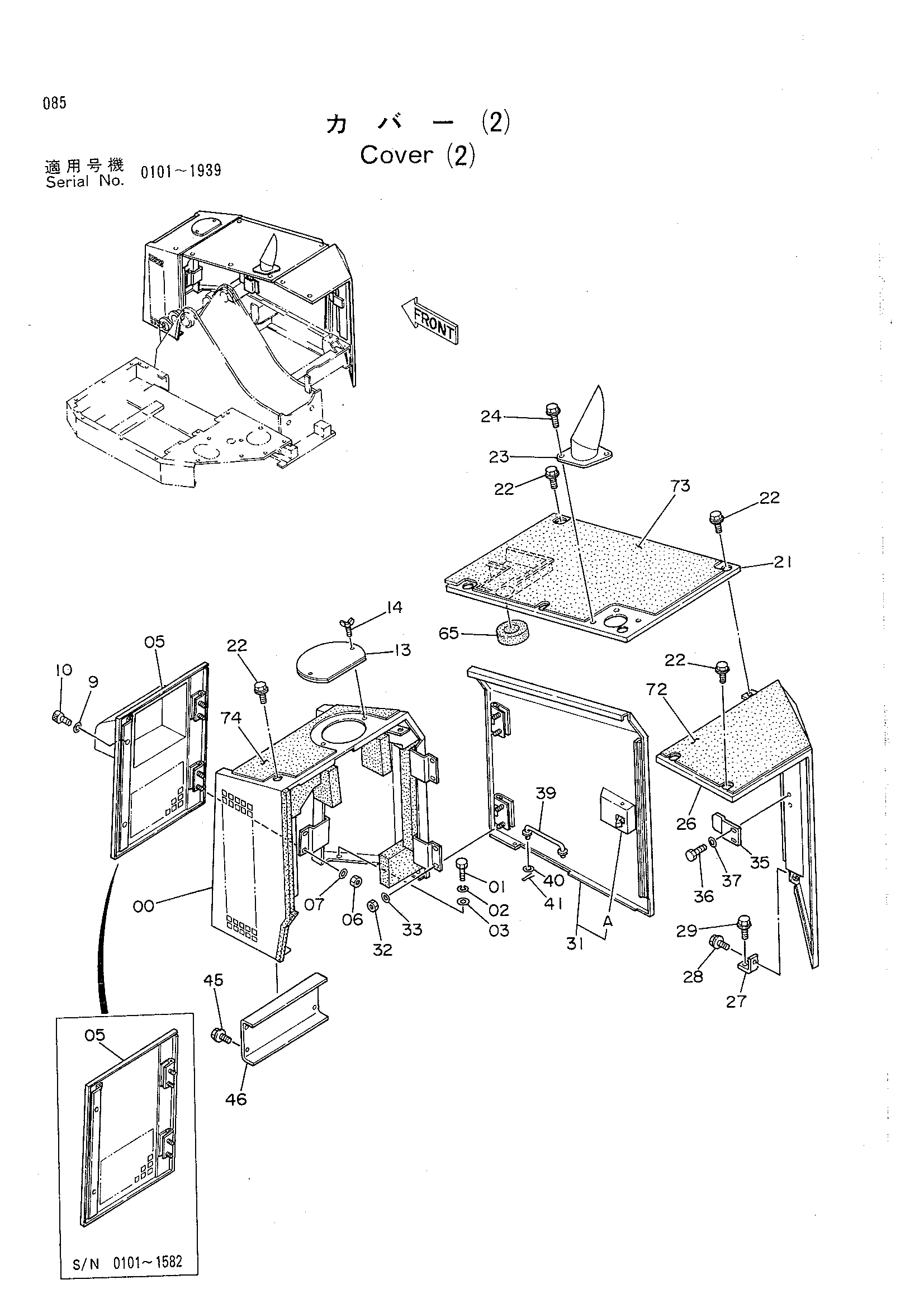

Заводская схема «Крышка (2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011232 | Крышка | 1 |
| 01 | J901225 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 05 | 6012596 | Дверь | 1 |
| 05 | 7023320 | Дверь | 1 |
| 06 | J950012 | Гайка | 4 |
| 07 | A590112 | Плоская шайба | 4 |
| 09 | A590110 | Плоская шайба | 2 |
| 10 | 4267467 | Болт с внутренним шестигранником | 2 |
| 13 | 9736105 | Крышка | 1 |
| 13 | 9737306 | Крышка | 1 |
| 14 | M360818 | Болт винг | 2 |
| 21 | 7021976 | Крышка | 1 |
| 22 | J031025 | Болт с шайбой | 8 |
| 23 | 8047215 | Трубка | 1 |
| 24 | J011020 | Болт с шайбой | 3 |
| 26 | 6010609 | Крышка | 1 |
| 27 | 4255609 | Пластина | 1 |
| 28 | J021025 | Болт с шайбой | 1 |
| 29 | J021020 | Болт с шайбой | 1 |
| 31 | 6010608 | Дверь | 1 |
| 31A | 7017862 | Дверь блокировка<для детали: см. отдельный pag | 1 |
| 32 | J950012 | Гайка | 4 |
| 33 | A590112 | Плоская шайба | 4 |
| 35 | 4255608 | Ограничитель | 1 |
| 36 | J901222 | Болт | 2 |
| 37 | A590112 | Плоская шайба | 2 |
| 39 | 9734281 | Стойка | 1 |
| 40 | A590108 | Плоская шайба | 1 |
| 41 | 4022697 | Стопорный палец | 1 |
| 45 | J021030 | Болт с шайбой | 4 |
| 46 | 4261686 | Крышка | 1 |
| 65 | 4264636 | Резиновая прокладка | 1 |
| 72 | 4267102 | Резиновая прокладка | 1 |
| 73 | 4267103 | Резиновая прокладка | 1 |
| 73 | 4278118 | Резиновая прокладка | 1 |
| 74 | 4267104 | Резиновая прокладка | 1 |
| 74 | 4277807 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
