Управление двигателем рычаг (1) — HITACHI EX50UR

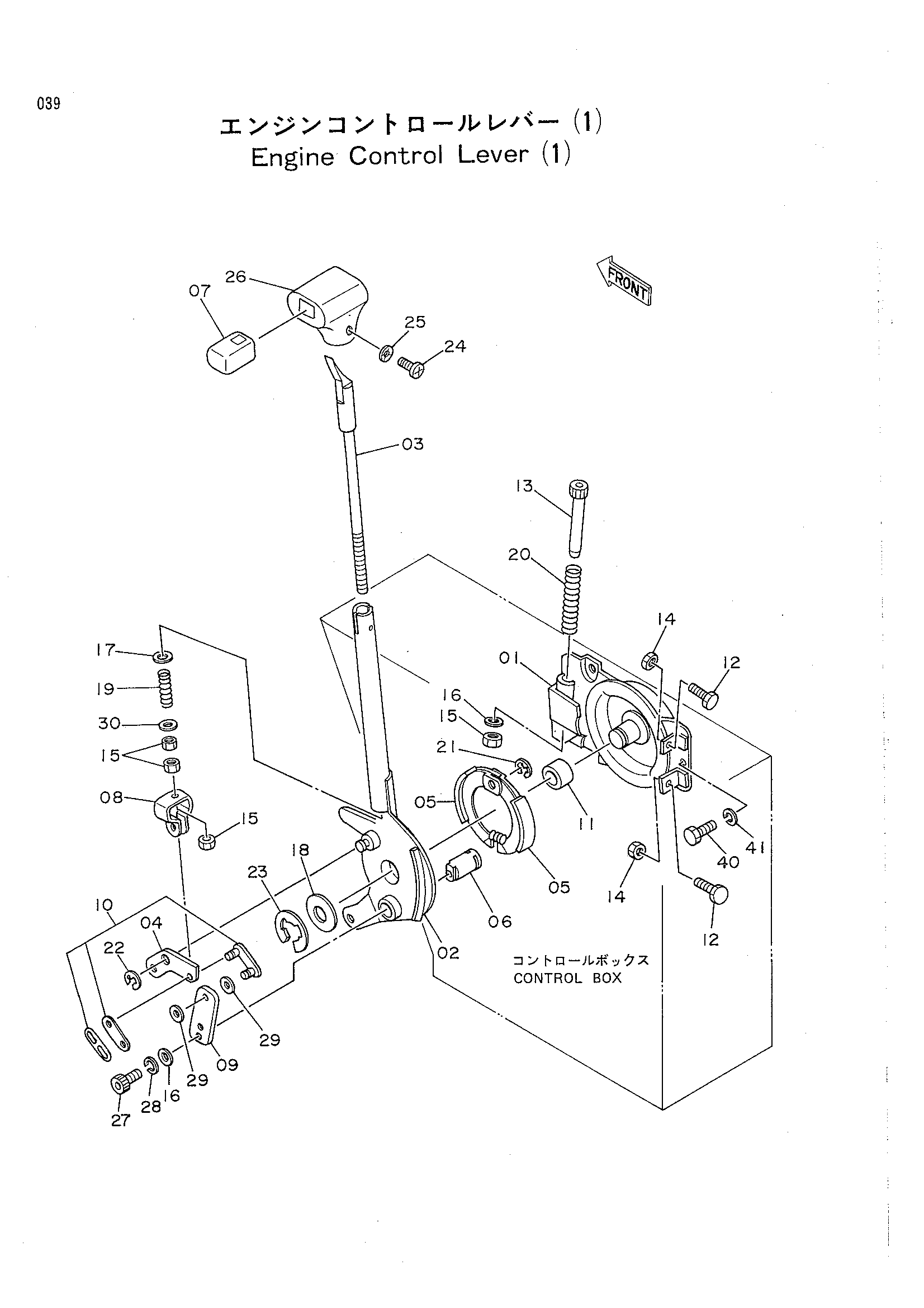

Заводская схема «Управление двигателем рычаг (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4241146 | Пластина | 1 |
| 01-30 | 4249299 | Рычаг в сборе | 1 |
| 02 | 4241147 | Рычаг | 1 |
| 03 | 4262549 | Рычаг | 1 |
| 04 | 4241149 | Тяга | 1 |
| 05 | 4241150 | Башмак тормоз | 2 |
| 06 | 4241151 | Кулачок тормоз | 1 |
| 07 | 4241152 | Буттон | 1 |
| 08 | 4241153 | Турнбуккле | 1 |
| 09 | 4241154 | Рычаг тормоз | 1 |
| 10 | 4241155 | Цепь | 1 |
| 11 | 4241156 | Втулка | 1 |
| 12 | 4241304 | Болт | 2 |
| 13 | 4241157 | Болт | 1 |
| 14 | M500807 | Гайка | 2 |
| 15 | 4045245 | U-образная гайка | 4 |
| 16 | A590106 | Шайба | 2 |
| 17 | A590108 | Шайба | 1 |
| 18 | A590120 | Шайба | 1 |
| 19 | 4241158 | Пружина | 1 |
| 20 | 4241159 | Пружина | 1 |
| 21 | 4241160 | Стопорное кольцо | 1 |
| 22 | 4241161 | Стопорное кольцо | 1 |
| 23 | 4241162 | Стопорное кольцо | 1 |
| 24 | 4241163 | Винт | 1 |
| 25 | 4241164 | Шайба | 1 |
| 26 | 4241165 | Ручка | 1 |
| 27 | M340610 | Болт с внутренним шестигранником | 1 |
| 28 | A590906 | Пружинная шайба | 1 |
| 29 | 4241166 | Проставка | 2 |
| 30 | 4241167 | Шайба | 1 |
| 40 | J900816 | Болт | 3 |
| 41 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
