Масляный радиатор трубопроводы (3) — HITACHI EX50UR

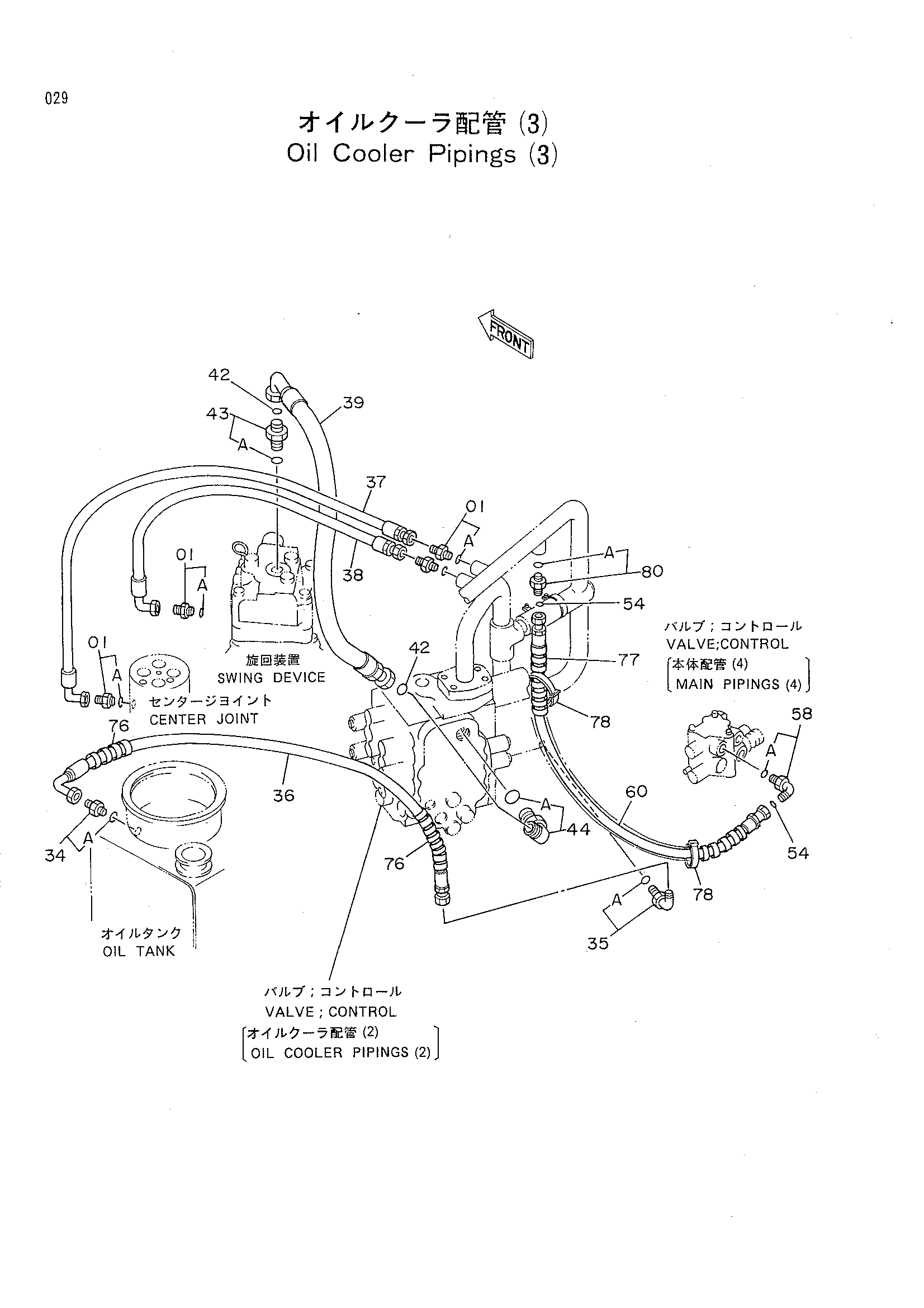

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4200465 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4154670 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4258217 | Нейлоновый шланг | 1 |
| 37 | 4239754 | Шланг | 1 |
| 38 | 4251929 | Шланг | 1 |
| 39 | 4251920 | Шланг | 1 |
| 42 | 4187308 | Уплотнительное кольцо | 2 |
| 43 | 4189619 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4202113 | Угловой штуцер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4138938 | Уплотнительное кольцо | 2 |
| 58 | 4200580 | Угловой штуцер | 1 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4251928 | Шланг | 1 |
| 76 | 4133527 | Защитный кожух | 2 |
| 77 | 4266394 | Защитный кожух | 1 |
| 78 | 4121859 | Ленточный зажим | 2 |
| 80 | 4189602 | Адаптер | 1 |
| 80A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
