Пилотный трубопроводы (2-3) — HITACHI EX50UR

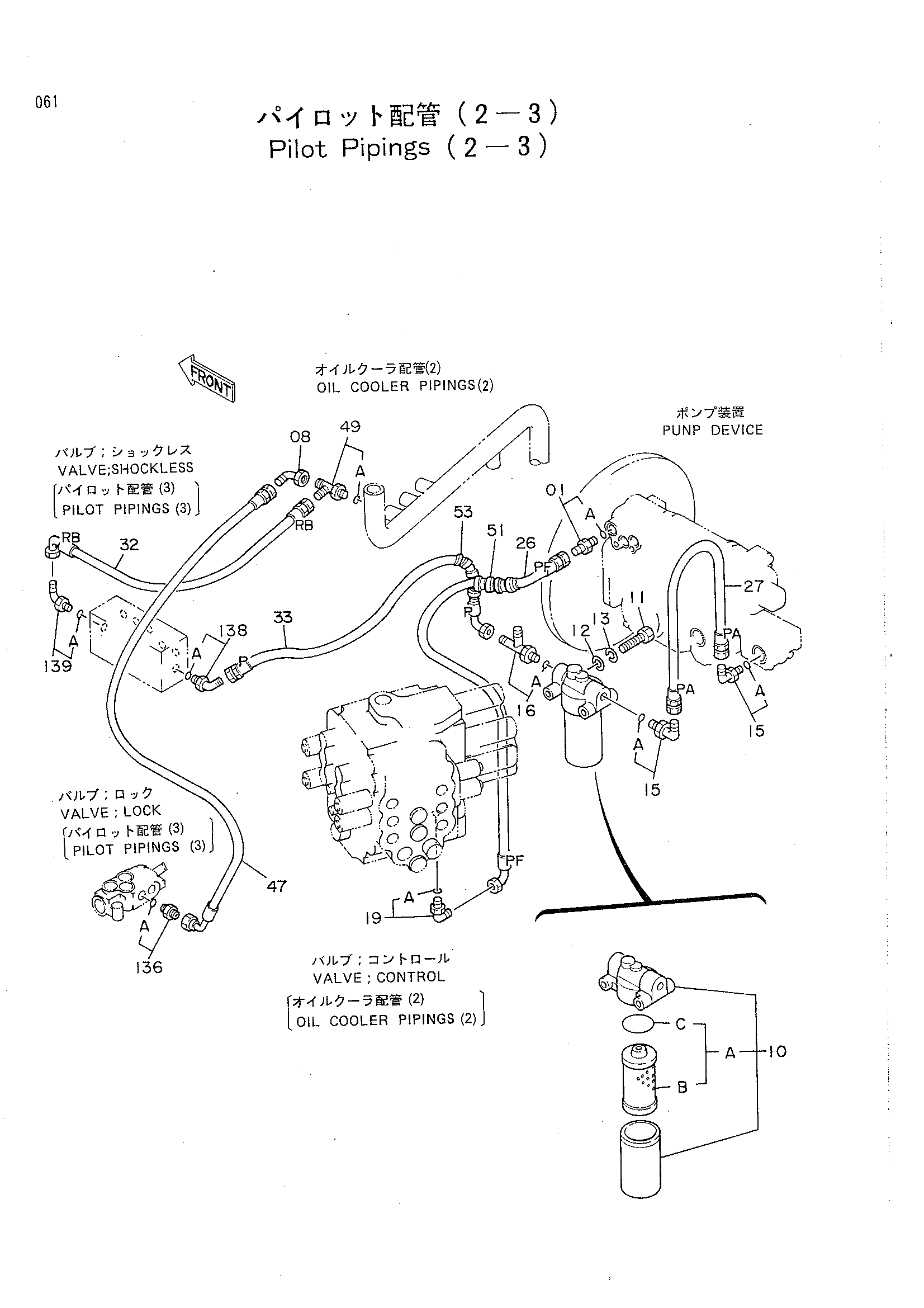

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4239976 | Унион S | 1 |
| 10 | 4191300 | Масляный фильтр | 1 |
| 10A | 4207841 | Элемент масляный | 1 |
| 10B | 4191301 | Элемент масляный | 1 |
| 10C | A811065 | Уплотнительное кольцо | 1 |
| 11 | J901000 | Болт | 2 |
| 12 | 4114402 | Шайба | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 15 | 4200471 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4217345 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4251919 | Шланг (PF) | 1 |
| 27 | 4213455 | Шланг (PA) | 1 |
| 32 | 4258218 | Нейлоновый шланг (RB) | 1 |
| 33 | 4251930 | Шланг (P) | 1 |
| 47 | 4213421 | Нейлоновый шланг | 1 |
| 49 | 4205363 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4267199 | Трубка | 1 |
| 53 | 4188523 | Трубка | 1 |
| 136 | 4200466 | Адаптер | 1 |
| 136A | 4509180 | Уплотнительное кольцо | 1 |
| 138 | 4200474 | Угловой штуцер | 1 |
| 138A | 4506418 | Уплотнительное кольцо | 1 |
| 139 | 4154671 | Угловой штуцер | 1 |
| 139A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
