Электрооборудование (3) — HITACHI EX50UR

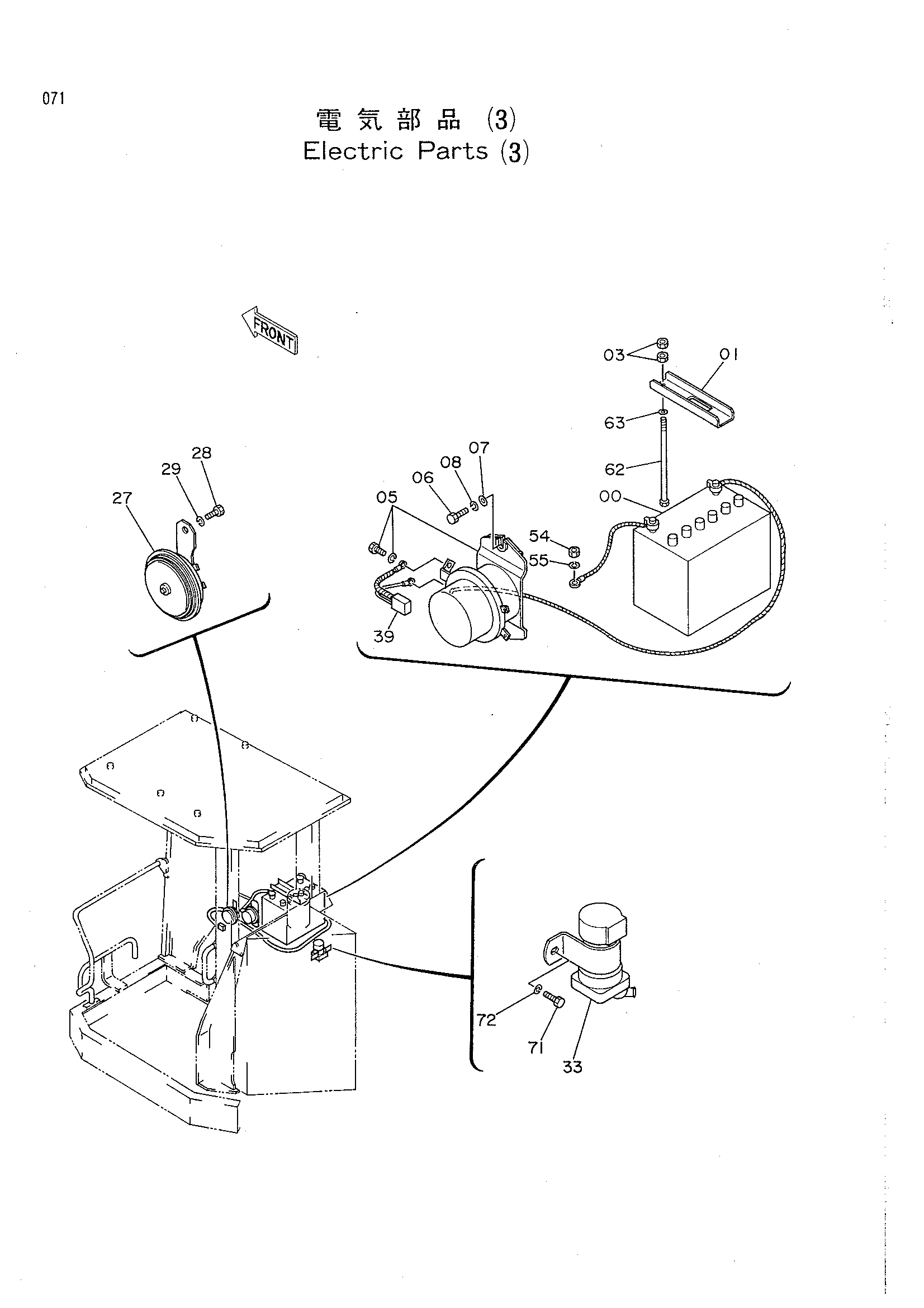

Заводская схема «Электрооборудование (3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4165457 замена: 4247929 | Аккумулятор | 1 |
| 00 | 4247929 | Аккумулятор | 1 |
| 01 | 3047230 | Кронштейн | 1 |
| 03 | M500807 | Гайка | 2 |
| 05 | 4249775 | Реле аккумулятор | 1 |
| 06 | J900830 | Болт | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 27 | 4249679 | Звуковой сигнал | 1 |
| 28 | J900814 | Болт | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 33 | 4249776 | Реле защитный | 1 |
| 39 | 4191038 | Фусибле-линк | 1 |
| 54 | J950010 | Гайка | 1 |
| 55 | A590910 | Пружинная шайба | 1 |
| 62 | 4169517 | Болт | 1 |
| 63 | A590108 | Плоская шайба | 1 |
| 71 | J900820 | Болт | 2 |
| 72 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
