Гидрораспределитель — HITACHI EX50UR

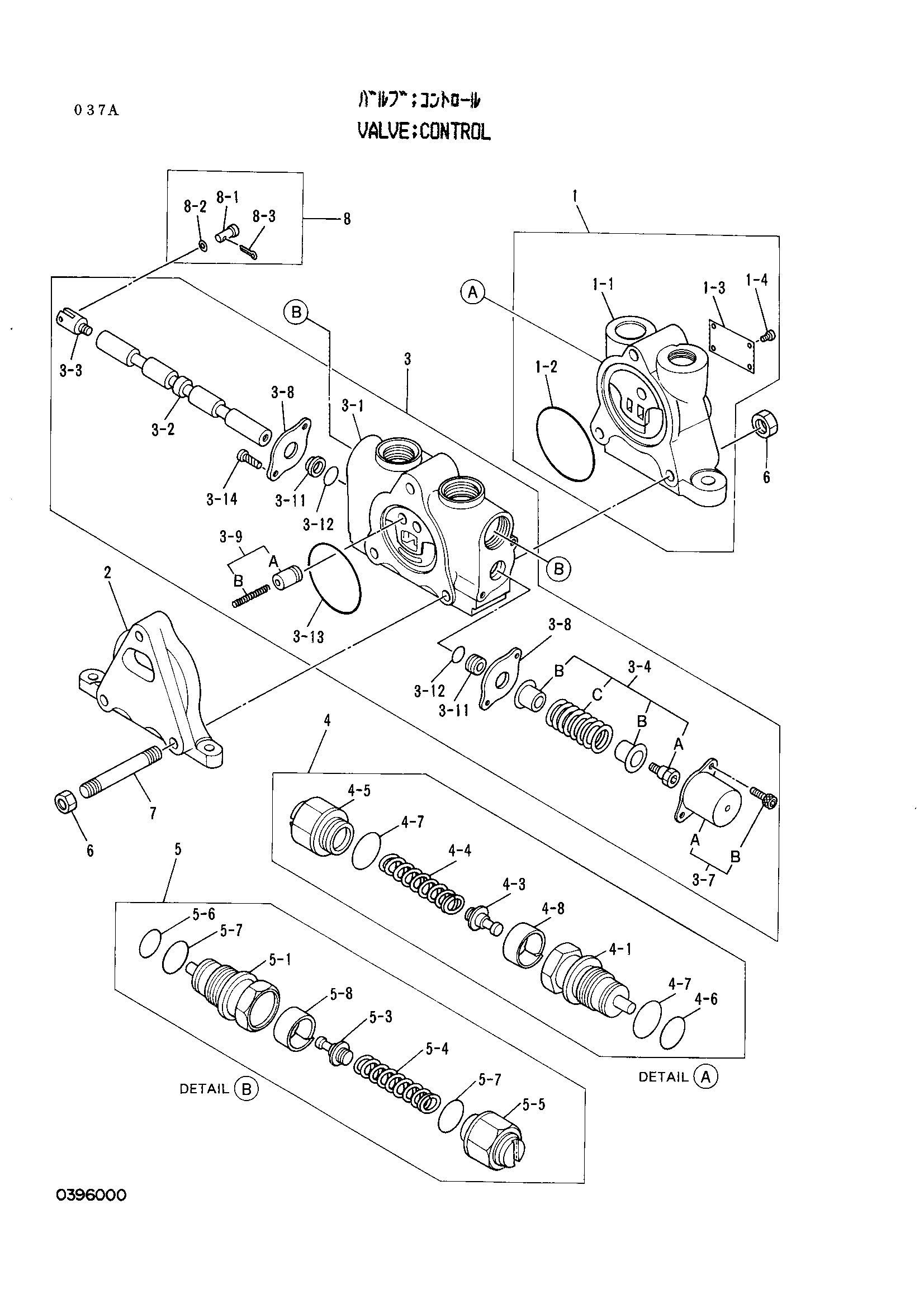

Заводская схема «Гидрораспределитель» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243576 | Гидрораспределитель | 1 | |
| 1 | 0218601 | Впускной секция | 1 |
| 1-1 | 0219201 | Корпус | 1 |
| 1-2 | A810055 | Уплотнительное кольцо | 1 |
| 2 | 0295601 | Оутлет-сектион | 1 |
| 3 | 0295602 | Споол-сектион | 1 |
| 3-11 | 0219011 | Стеклоочиститель | 2 |
| 3-12 | 985100 | Уплотнительное кольцо | 2 |
| 3-13 | A810055 | Уплотнительное кольцо | 1 |
| 3-14 | 0219012 | Винт | 2 |
| 3-3 | 0219003 | Головка | 1 |
| 3-4 | 0295603 | Концевой золотник | 1 |
| 3-7 | 0295604 | Кап-сет | 1 |
| 3-8 | 0219008 | Уплотнение пластина | 2 |
| 3-9 | 0295605 | Валве-сет | 1 |
| 4 | 4270952 | Предохранительный клапан | 1 |
| 4-4 | 0396001 | Пружина | 1 |
| 4-5 | 0396002 | Механизм натяжения | 1 |
| 4-6 | 4509180 | Уплотнительное кольцо | 1 |
| 4-7 | 4506418 | Уплотнительное кольцо | 2 |
| 5 | 4278632 | Предохранительный клапан | 2 |
| 5-4 | 0396001 | Пружина | 1 |
| 5-5 | 0396002 | Механизм натяжения | 1 |
| 5-6 | 4509180 | Уплотнительное кольцо | 1 |
| 5-7 | 4506418 | Уплотнительное кольцо | 2 |
| 6 | 0218610 | Гайка | 6 |
| 7 | 0295606 | Шток TIE | 3 |
| 8 | 0295607 | Палец в сборе | 1 |
| 8-1 | 0295608 | Палец | 1 |
| 8-2 | 0295609 | Шайба | 1 |
| 8-3 | 0295610 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
