Электрооборудование (4) — HITACHI EX50UR

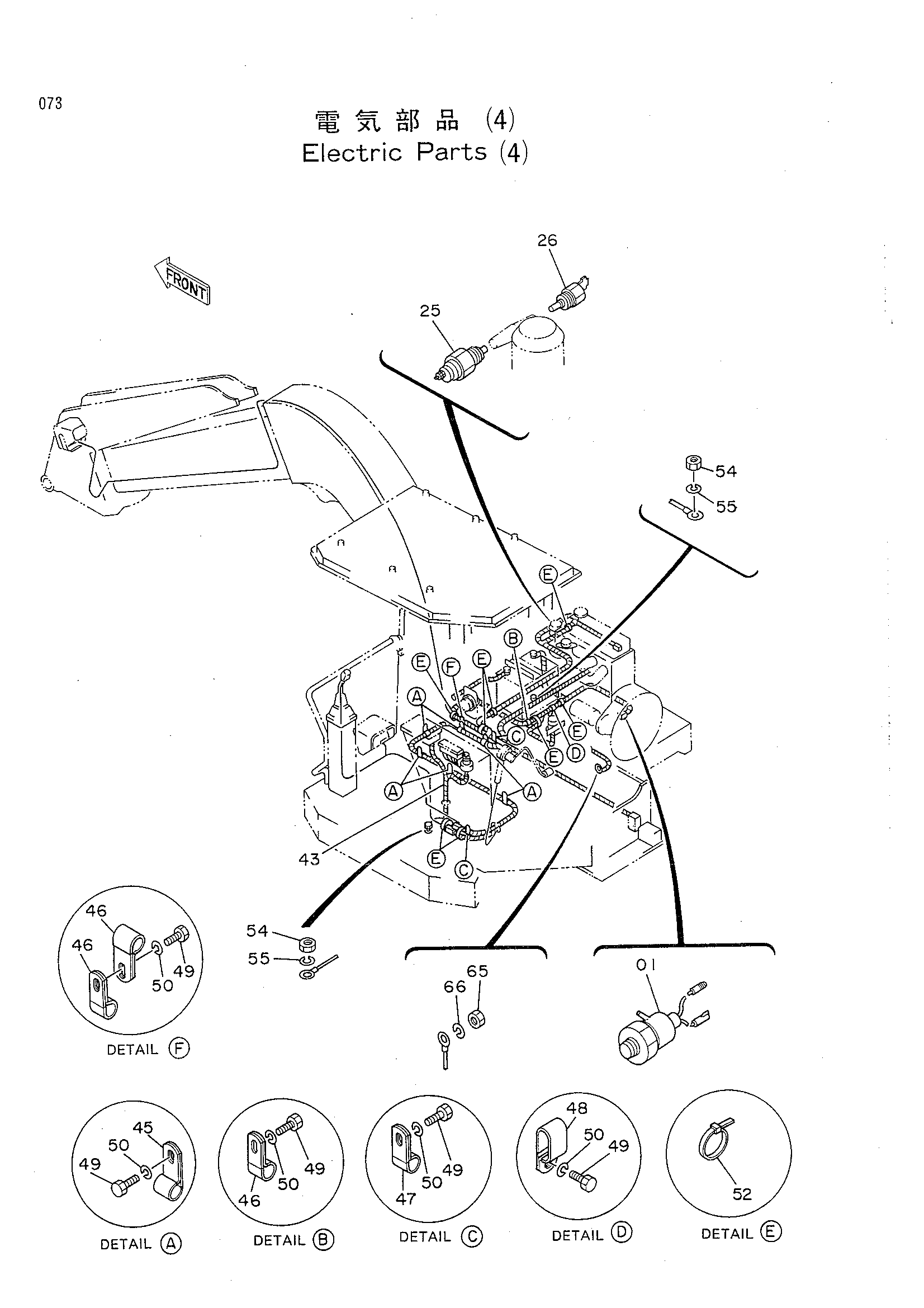

Заводская схема «Электрооборудование (4)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4201132 | Выключатель давление | 1 |
| 25 | 4249839 | Выключатель термостатический | 1 |
| 26 | 4249678 | Блок термостатический | 1 |
| 43 | 4249840 | Жгут проводов | 1 |
| 43 | 4316775 замена: 4317524 | Жгут проводов | 1 |
| 43 | 4317524 | Жгут проводов | 1 |
| 45 | 4190262 | Зажим | 6 |
| 46 | 4190275 | Зажим | 3 |
| 47 | 4190277 | Зажим | 2 |
| 48 | 4190292 | Зажим | 1 |
| 49 | J901016 | Болт | 11 |
| 50 | A590910 | Пружинная шайба | 11 |
| 52 | 4055312 | Ленточный зажим | 8 |
| 54 | J950010 | Гайка | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
| 65 | J950012 | Гайка | 1 |
| 66 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
