Пилотный трубопроводы (1) — HITACHI EX50UR

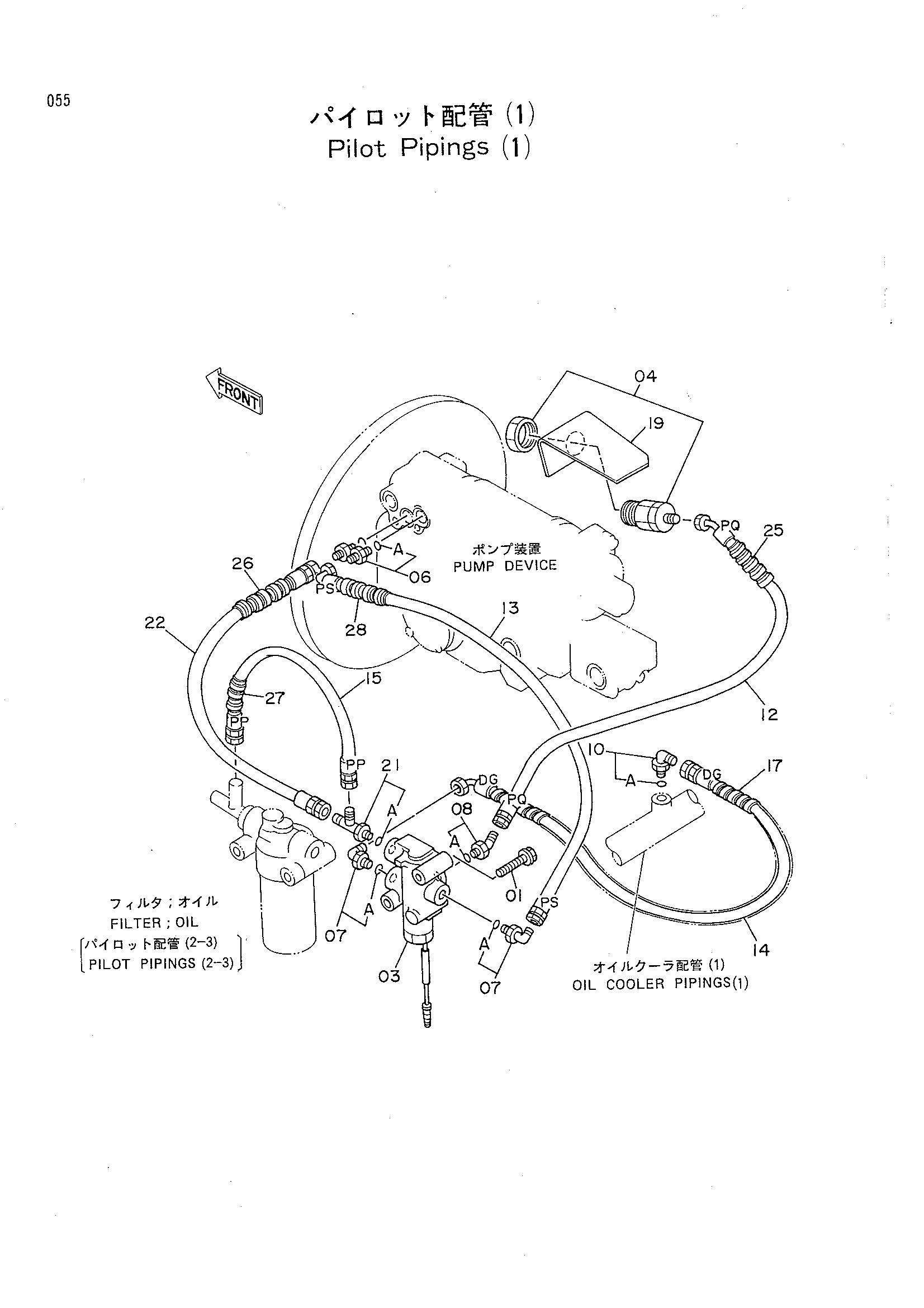

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010865 | Болт с шайбой | 2 |
| 03 | 4253619 | Электромагнитный клапан | 1 |
| 04 | 4187914 | Гидроцилиндр | 1 |
| 06 | 4200465 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4193826 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200470 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4251916 | Шланг (PQ) | 1 |
| 13 | 4251917 | Шланг (PS) | 1 |
| 14 | 4251918 | Шланг (DG) | 1 |
| 15 | 4251931 | Шланг (PP) | 1 |
| 17 | 4133527 | Защитный кожух | 1 |
| 19 | 4262940 | Крышка | 1 |
| 21 | 4203171 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4248681 | Шланг | 1 |
| 25 | 4264670 | Трубка | 1 |
| 26 | 4267197 | Трубка | 1 |
| 27 | 4267198 | Трубка | 1 |
| 28 | 4267200 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
