Механизм натяжения <UR> — HITACHI EX50UR

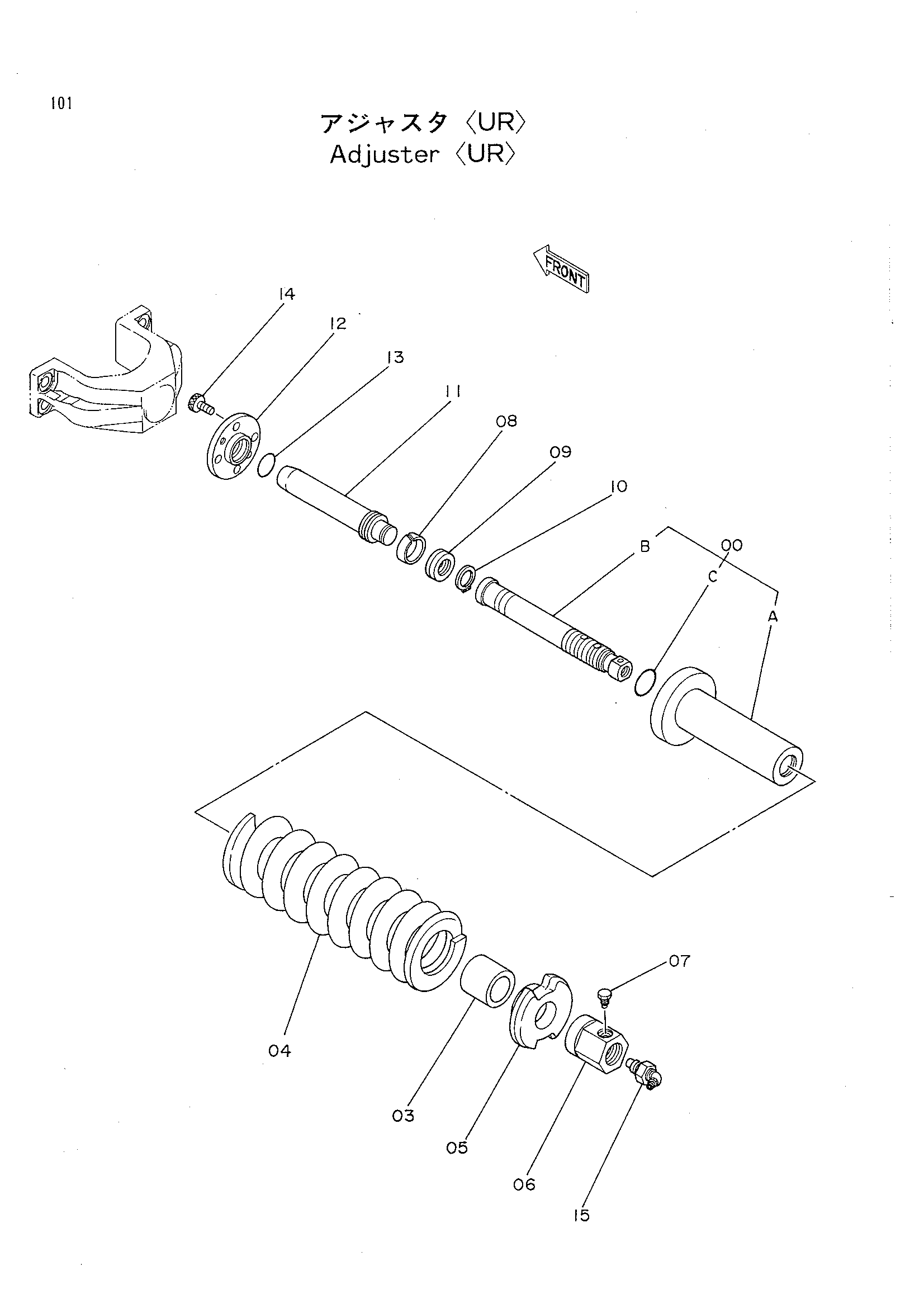

Заводская схема «Механизм натяжения <UR>» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9099190 | Гидроцилиндр. в сборе | 2 |
| 00A | 3046321 | Гидроцилиндр | 1 |
| 00B | 3046322 | Шток | 1 |
| 00C | 4506430 | Уплотнительное кольцо | 1 |
| 03 | 4242153 | Проставка | 2 |
| 04 | 3046323 | Пружина | 2 |
| 05 | 4242154 | Шайба | 2 |
| 06 | 4242155 | Гайка | 2 |
| 07 | 4243518 | Болт | 2 |
| 08 | 4242156 | Износостойкое кольцо | 2 |
| 09 | 4242157 | U-образная манжета | 2 |
| 10 | 959500 | Стопорное кольцо | 2 |
| 11 | 3046324 | Шток поршня | 2 |
| 12 | 3046325 | Фланец | 2 |
| 13 | A811030 | Уплотнительное кольцо | 2 |
| 14 | M340820 | Болт с внутренним шестигранником | 8 |
| 15 | 4293255 | Клапан | 2 |
| 15 | 9061173 замена: 9100299 | Клапан | 2 |
| 15 | 9100299 замена: 4293255 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
