Пилотный трубопроводы (2-2) — HITACHI EX50UR

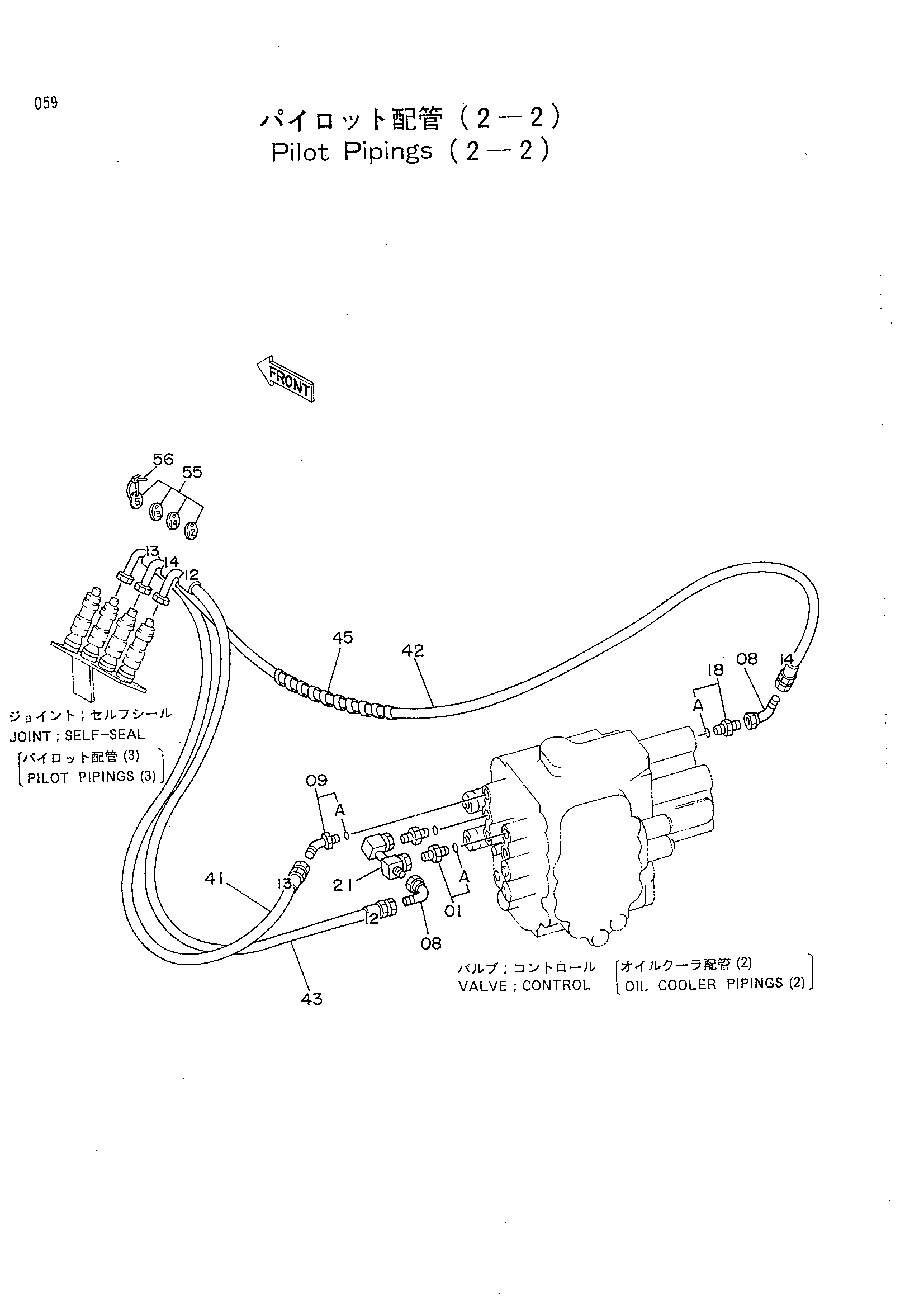

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4239976 | Унион S | 2 |
| 09 | 4190244 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4202422 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 8040069 | Трубка | 1 |
| 41 | 4251925 | Шланг (13) | 1 |
| 42 | 4251926 | Шланг (14) | 1 |
| 43 | 4251950 | Шланг (12) | 1 |
| 45 | 4133527 | Защитный кожух | 1 |
| 55 | 4268004 | Пластина (1=4 детали) | 1 |
| 56 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
