Рычаг управления (3) — HITACHI EX50UR

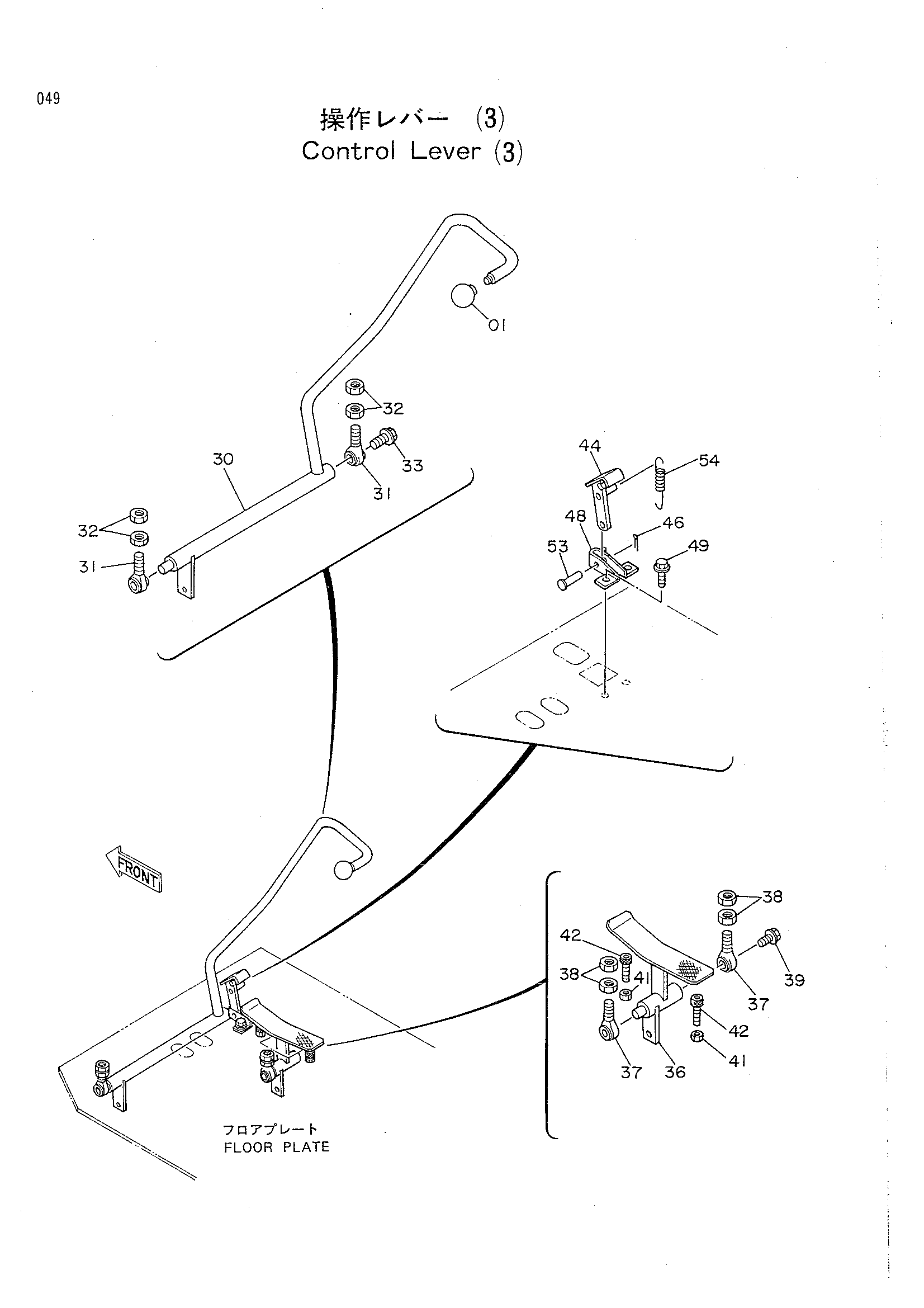

Заводская схема «Рычаг управления (3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4117704 | Рукоятка | 1 |
| 30 | 7020931 | Рычаг | 1 |
| 31 | 4041959 | Концевой шток | 2 |
| 32 | J952014 | Гайка | 4 |
| 33 | J021240 | Болт с шайбой | 1 |
| 36 | 8040507 | Педаль | 1 |
| 37 | 4041959 | Концевой шток | 2 |
| 38 | J952014 | Гайка | 4 |
| 39 | J021240 | Болт с шайбой | 1 |
| 41 | J950010 | Гайка | 2 |
| 42 | 4208498 | Болт с внутренним шестигранником | 2 |
| 44 | 9718654 | Кронштейн | 1 |
| 46 | A763016 | Шплинт | 1 |
| 48 | 8027060 | Кронштейн | 1 |
| 49 | J011025 | Болт с шайбой | 2 |
| 53 | 4266845 | Палец | 1 |
| 54 | 4266846 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
