Радиатор — HITACHI EX50UR

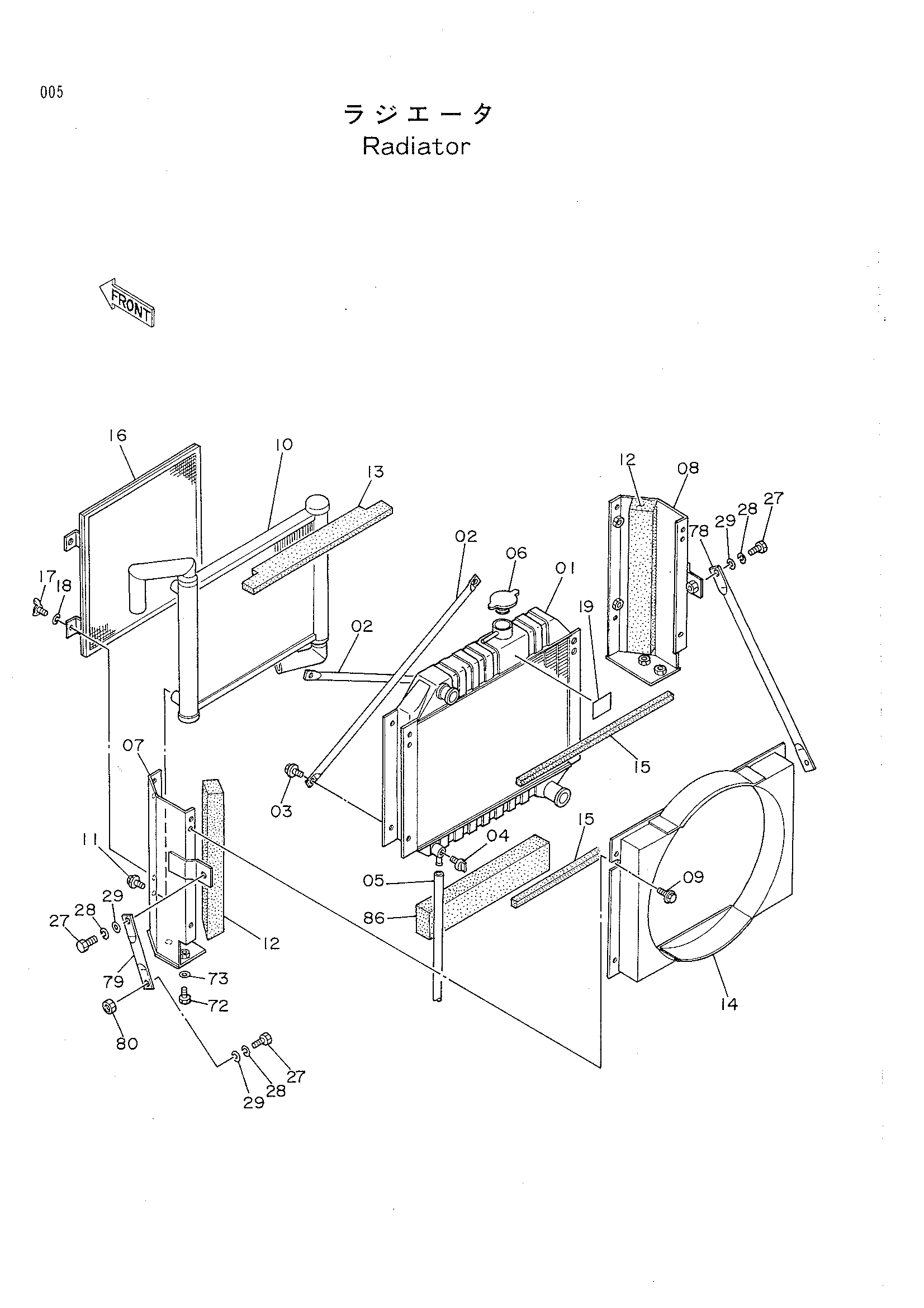

Заводская схема «Радиатор» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4265816 | Коре радиатор | 1 |
| 01 | 4299508 | Коре радиатор | 1 |
| 01-19 | 4260898 | Радиатор в сборе | 1 |
| 01-19 | 4289868 | Радиатор в сборе | 1 |
| 02 | 4268639 | Шток | 2 |
| 03 | 4206679 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4193035 | Шланг | 1 |
| 06 | 4228160 | Колпачок | 1 |
| 07 | 4268640 | Кронштейн (левый) | 1 |
| 08 | 4268641 | Кронштейн (правый) | 1 |
| 09 | 4206678 | Болт с шайбой | 6 |
| 10 | 4265817 | Масляный радиатор | 1 |
| 11 | 4206678 | Болт с шайбой | 4 |
| 12 | 4268642 | Манжета | 2 |
| 13 | 4268643 | Манжета | 1 |
| 14 | 4268644 | Направляющая вентилятор | 1 |
| 15 | 4217595 | Манжета | 2 |
| 16 | 4268645 | Сетка | 1 |
| 17 | 4206930 | Болт винг | 4 |
| 18 | 4206931 | Шайба | 4 |
| 19 | 4160922 | Информационная табличка | 1 |
| 27 | J901230 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | A590112 | Плоская шайба | 4 |
| 72 | J901225 | Болт | 4 |
| 73 | 449490 | Шайба | 4 |
| 78 | 4260432 | Стойка | 1 |
| 79 | 4261257 | Стойка | 1 |
| 80 | J950012 | Гайка | 1 |
| 86 | 4261817 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
