Рычаг управления (2) — HITACHI EX50UR

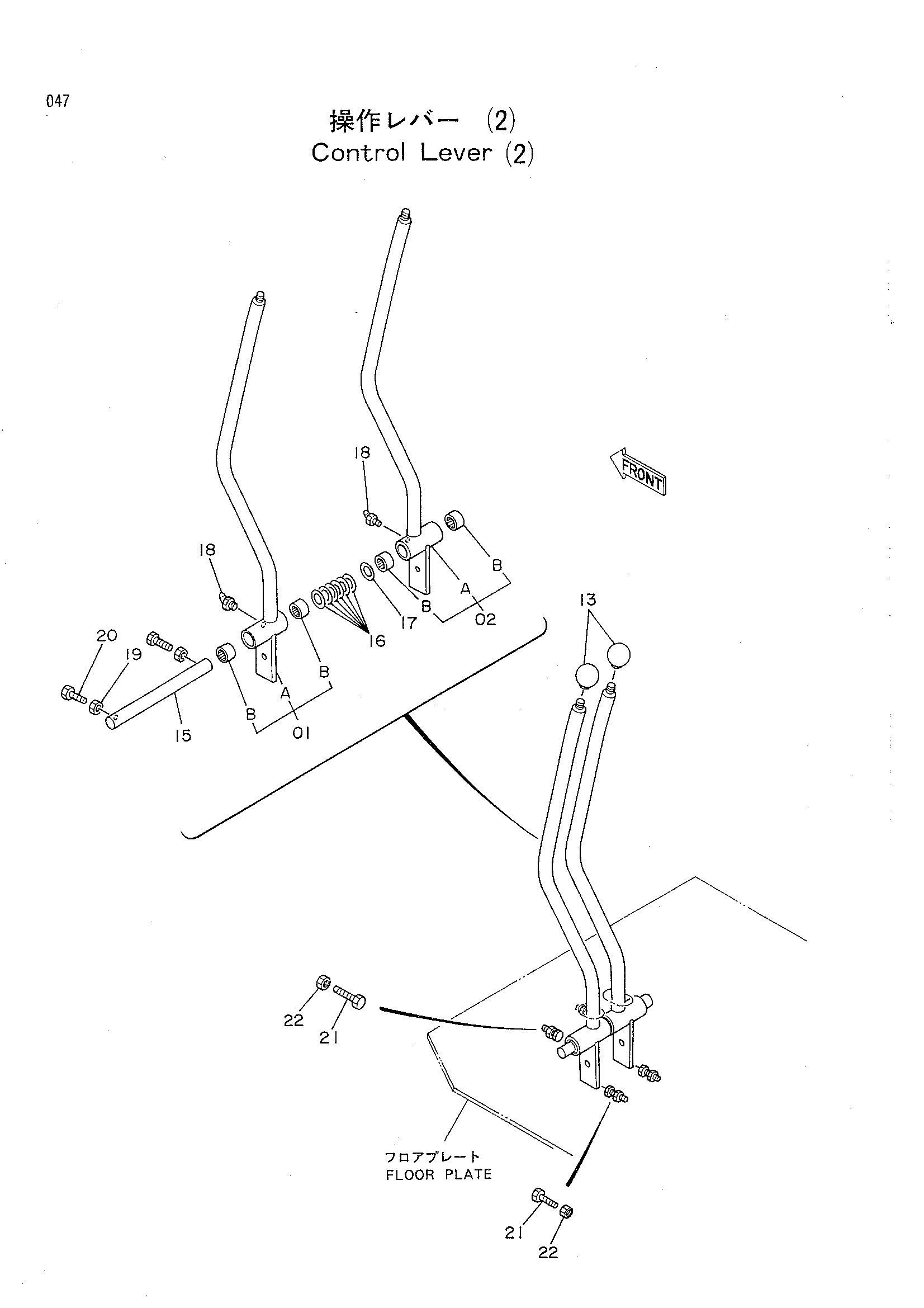

Заводская схема «Рычаг управления (2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9086635 | Рычаг (с подшипник.) | 1 |
| 01A | 8044655 | Рычаг | 1 |
| 01B | 4063692 | Игольчатый подшипник | 2 |
| 02 | 9086636 | Рычаг (с подшипник.) | 1 |
| 02A | 8044656 | Рычаг | 1 |
| 02B | 4063692 | Игольчатый подшипник | 2 |
| 13 | 4117705 | Рукоятка | 2 |
| 15 | 4201336 | Палец | 1 |
| 16 | 4081592 | Регулировочная шайба 0.4 | 8 |
| 17 | A590120 | Плоская шайба | 2 |
| 18 | J75581 | Штуцер | 2 |
| 19 | J950010 | Гайка | 2 |
| 20 | J901030 | Болт | 2 |
| 21 | J901235 | Болт | 4 |
| 22 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
