Передний трубопроводы (1) — HITACHI EX50UR

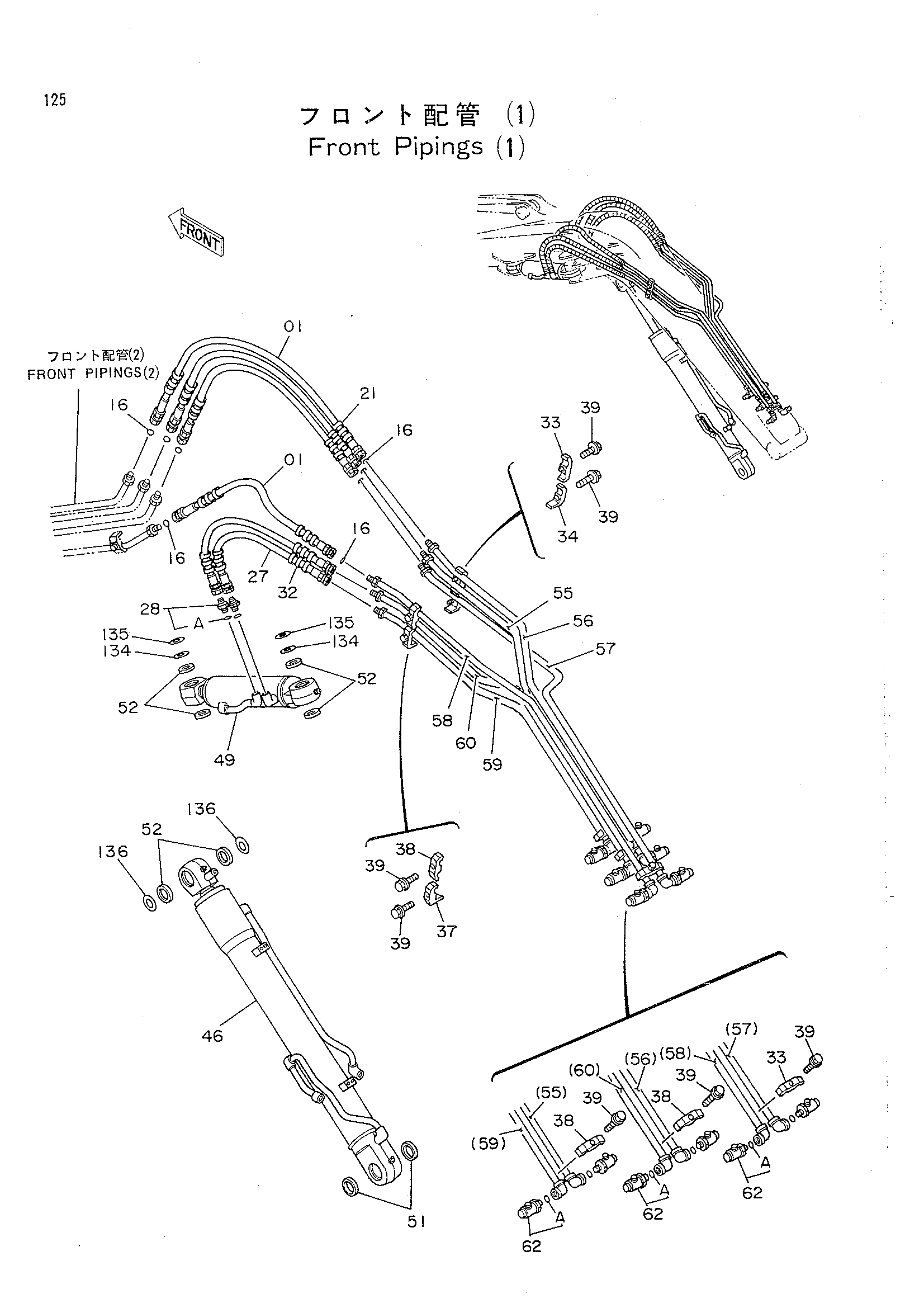

Заводская схема «Передний трубопроводы (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4239737 | Шланг | 4 |
| 16 | 4138938 | Уплотнительное кольцо | 8 |
| 21 | 4044420 | Защитный кожух | 4 |
| 27 | 4214456 | Шланг | 2 |
| 28 | 4200466 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4044420 | Защитный кожух | 2 |
| 33 | 4189858 | Хомут трубки | 2 |
| 34 | 4190125 | Хомут трубки | 1 |
| 37 | 4190124 | Хомут трубки | 1 |
| 38 | 4202559 | Хомут трубки | 3 |
| 39 | J011245 | Болт с шайбой | 7 |
| 46 | 4245653 | Гидроцилиндр стрелы | 1 |
| 49 | 4245656 | Гидроцилиндр. смещаемый | 1 |
| 51 | 4117954 | Пылезащитное уплотнение | 2 |
| 52 | 4246939 | Пылезащитное уплотнение | 6 |
| 55 | 8049261 | Трубка | 1 |
| 56 | 8049262 | Трубка | 1 |
| 57 | 8049263 | Трубка | 1 |
| 58 | 8049264 | Трубка | 1 |
| 59 | 8049265 | Трубка | 1 |
| 60 | 8049266 | Трубка | 1 |
| 62 | 4261895 | Соединение свивел | 6 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 62A | 954493 замена: 4506418 | Уплотнительное кольцо | 1 |
| 134 | 4264678 | Проставка 1.0 | 2 |
| 135 | 4264678 | Проставка 1.0 | 2 |
| 136 | 4264677 | Проставка 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
