Основной трубопроводы (1) — HITACHI EX50UR

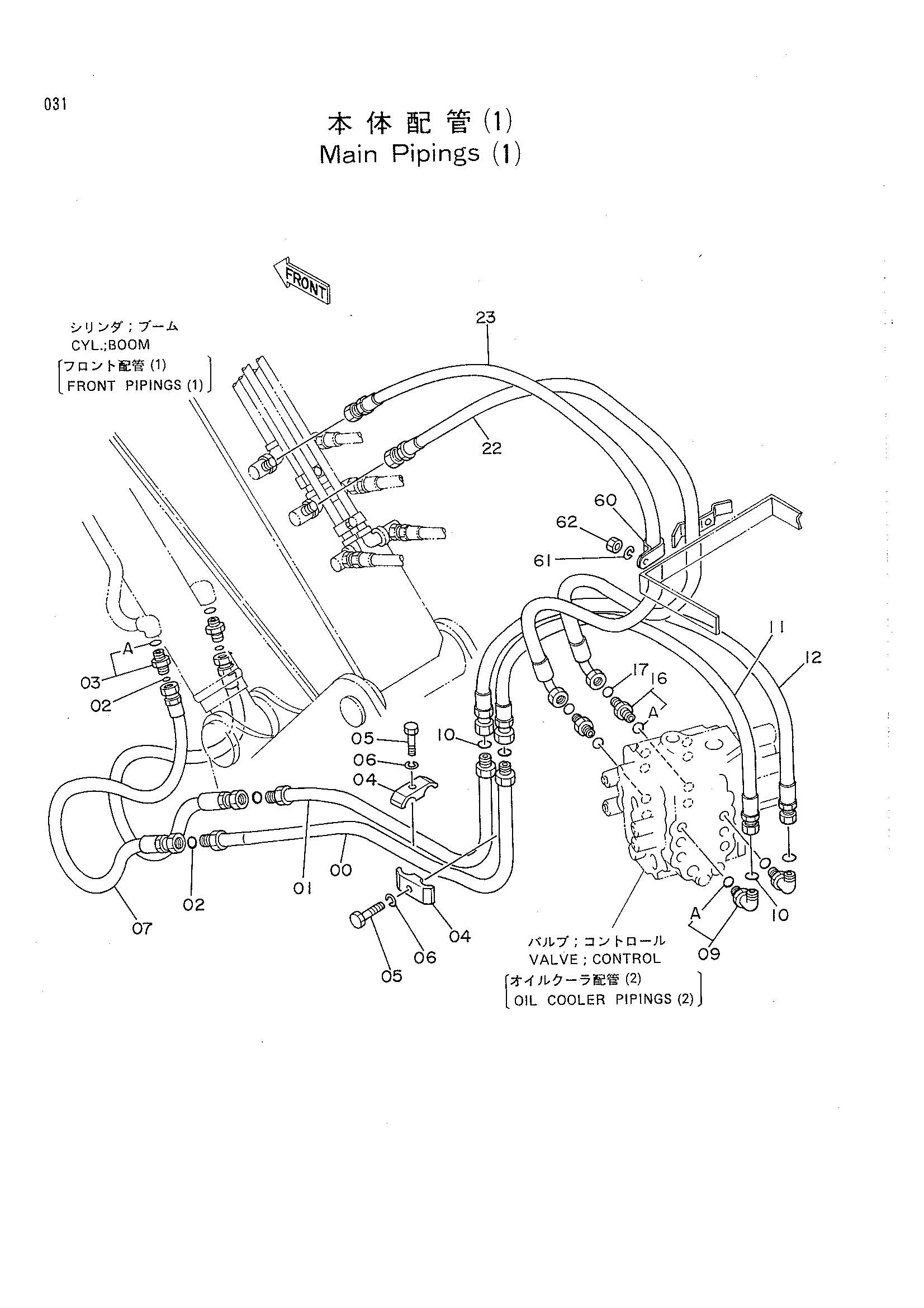

Заводская схема «Основной трубопроводы (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045700 | Трубка | 1 |
| 01 | 8045701 | Трубка | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 03 | 4189602 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4189858 | Хомут трубки | 2 |
| 05 | J901245 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | 4247538 | Шланг | 2 |
| 09 | 4200580 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4251934 | Шланг | 1 |
| 12 | 4245162 | Шланг | 1 |
| 16 | 4189602 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 22 | 4263535 | Шланг | 1 |
| 23 | 4264580 | Шланг | 1 |
| 60 | 4190263 | Зажим | 1 |
| 61 | A590910 | Пружинная шайба | 1 |
| 62 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
