Отвал — HITACHI EX50UR

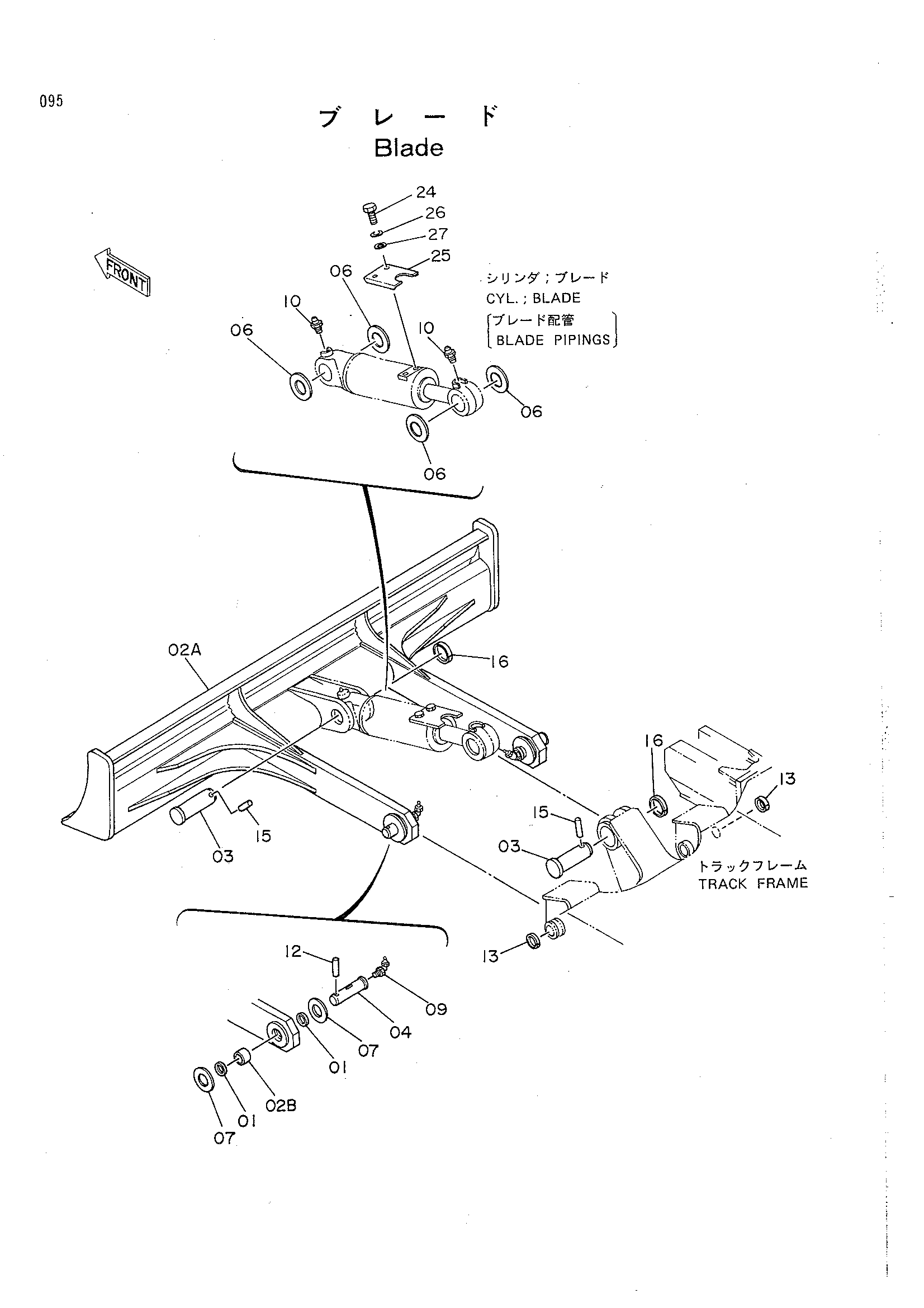

Заводская схема «Отвал» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4244703 | Пылезащитное уплотнение | 4 |
| 02A | 6011198 | Отвал | 1 |
| 02A-B | 8048684 | Отвал (с втулка) | 1 |
| 02B | 4244699 | Втулка | 2 |
| 03 | 4244704 | Палец | 2 |
| 04 | 4244705 | Палец | 2 |
| 06 | 4244706 | Проставка | 4 |
| 07 | 4244707 | Проставка | 4 |
| 09 | J75581 | Штуцер | 2 |
| 10 | J75481 | Штуцер | 2 |
| 12 | 4244708 | Палец | 2 |
| 13 | 4244709 замена: 4271155 | Кольцо | 2 |
| 13 | 4271155 | Кольцо | 2 |
| 15 | 4065689 | Палец | 2 |
| 16 | 4065688 | Кольцо | 2 |
| 24 | J021025 | Болт с шайбой | 2 |
| 24 | J901020 | Болт | 2 |
| 25 | 4263345 | Крышка | 1 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
