Ход трубопроводы — HITACHI EX50UR

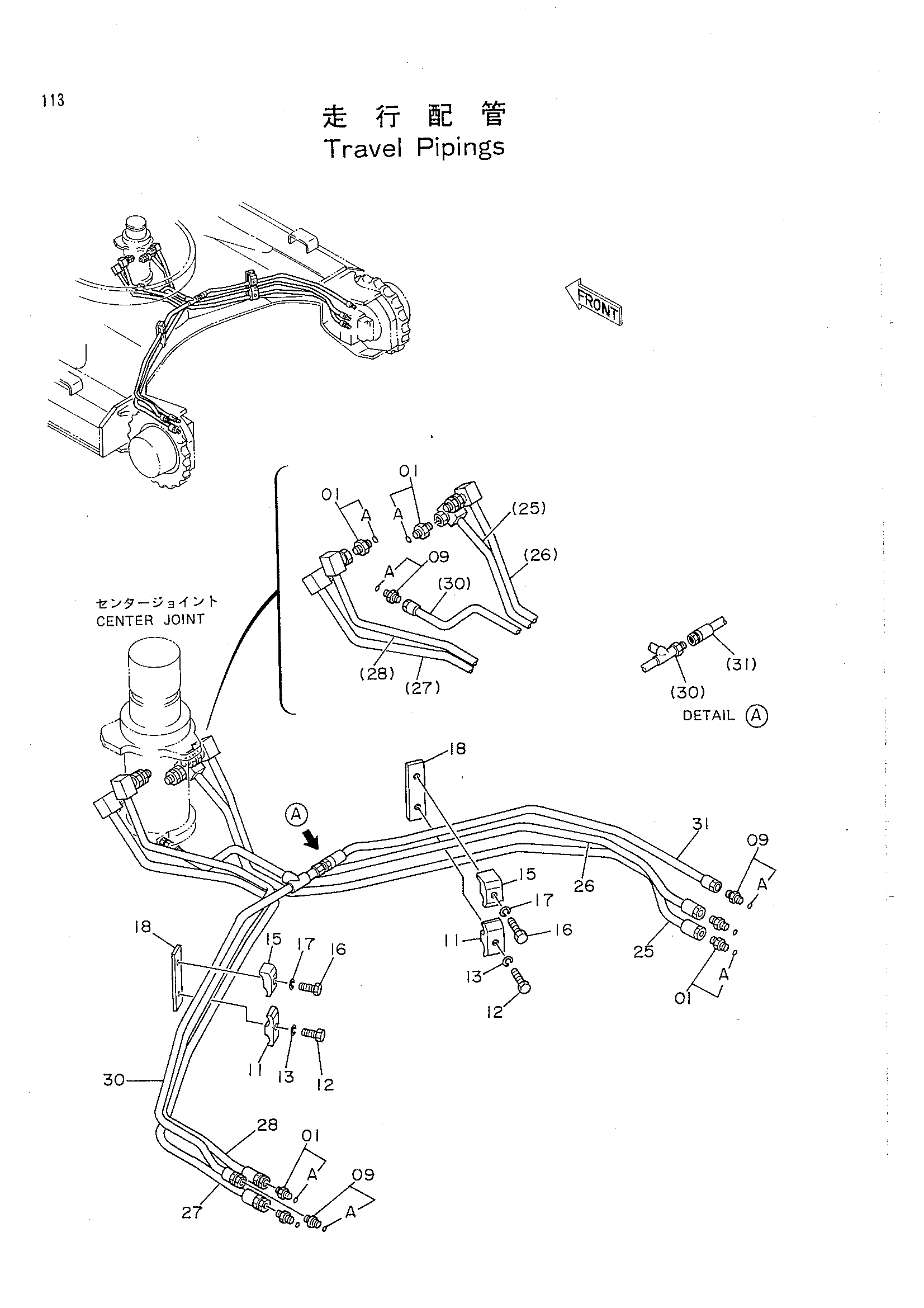

Заводская схема «Ход трубопроводы» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4207916 | Адаптер | 8 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4219324 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4189858 | Хомут трубки | 2 |
| 12 | J901245 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | J901240 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | 4251876 | Седло винта | 2 |
| 25 | 7023253 | Трубка | 1 |
| 25 | 7024015 | Трубка | 1 |
| 26 | 7023254 | Трубка | 1 |
| 26 | 7024016 | Трубка | 1 |
| 27 | 7023252 | Трубка | 1 |
| 28 | 7023255 | Трубка | 1 |
| 30 | 8048589 | Трубка дренажный | 1 |
| 31 | 8048590 | Трубка дренажный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
