Основной трубопроводы (2) — HITACHI EX50UR

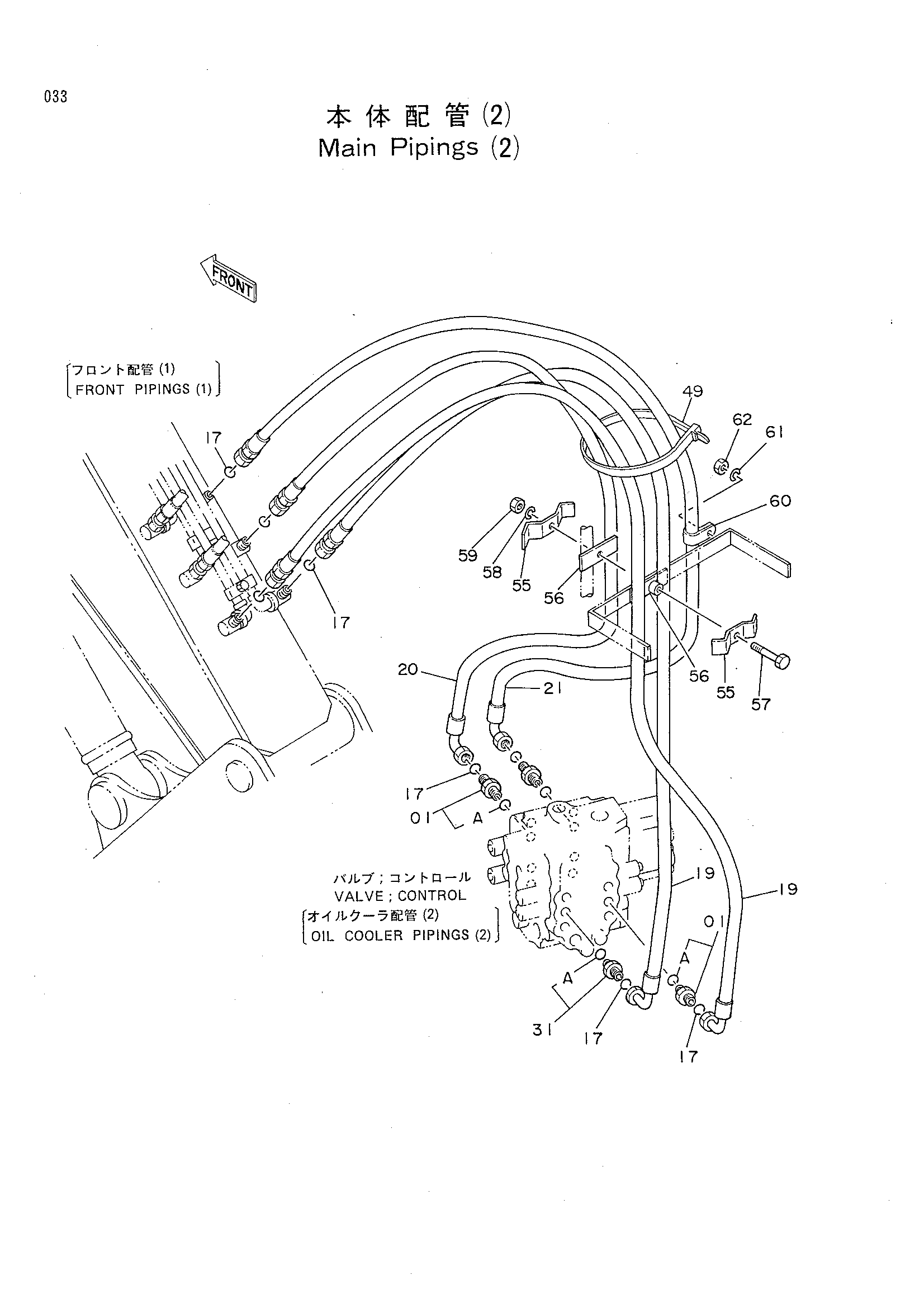

Заводская схема «Основной трубопроводы (2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189602 | Адаптер | 3 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 8 |
| 19 | 4264577 | Шланг | 2 |
| 20 | 4264578 | Шланг | 1 |
| 21 | 4264579 | Шланг | 1 |
| 31 | 4199247 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4121859 | Ленточный зажим | 1 |
| 55 | 4202103 | Хомут | 2 |
| 56 | 9727633 | Хомут | 2 |
| 57 | J901285 | Болт | 1 |
| 58 | A590912 | Пружинная шайба | 1 |
| 59 | J950012 | Гайка | 1 |
| 60 | 4190263 | Зажим | 1 |
| 61 | A590910 | Пружинная шайба | 1 |
| 62 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
