Рычаг управления (4) — HITACHI EX50UR

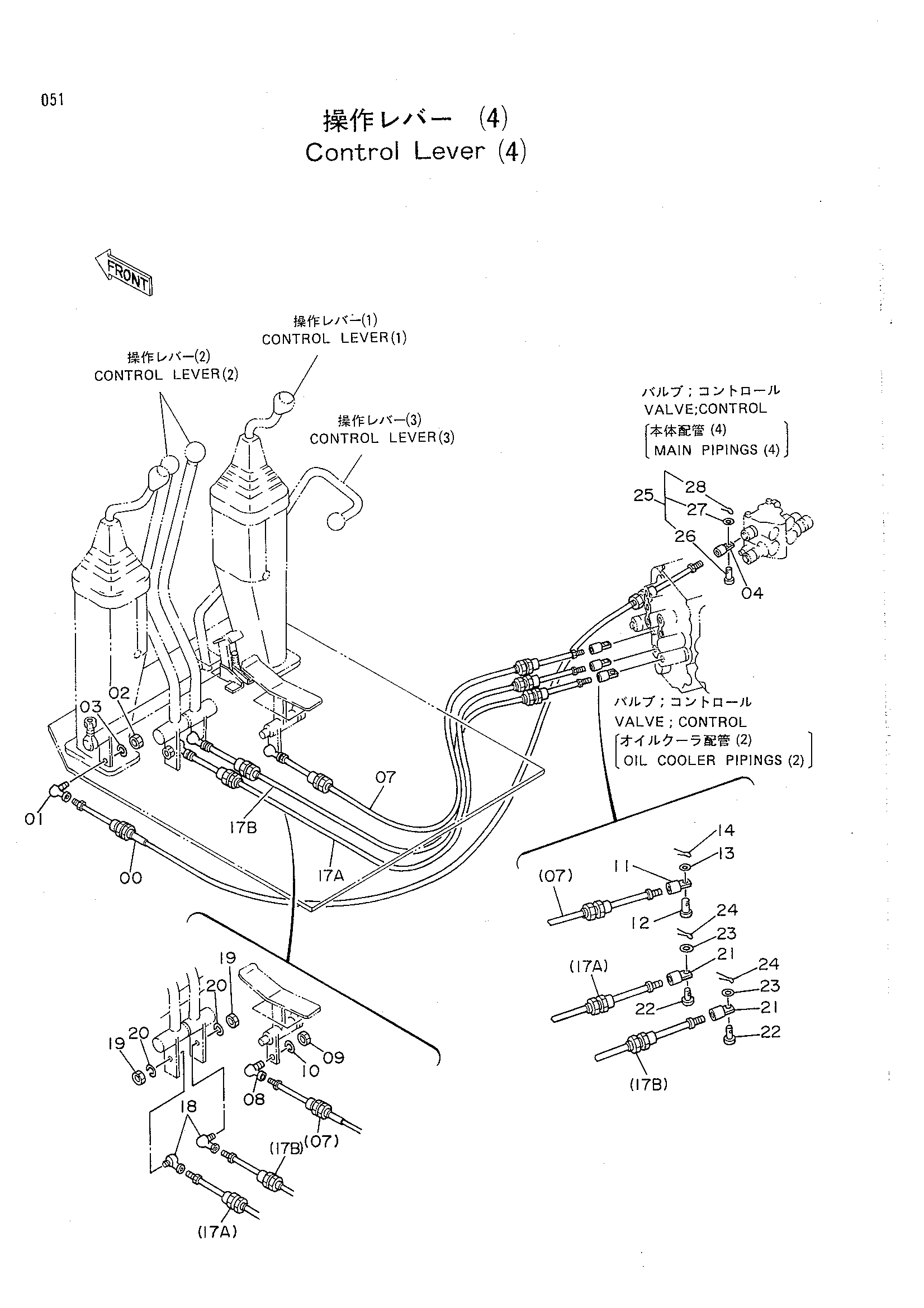

Заводская схема «Рычаг управления (4)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4247640 | Трос управления | 1 |
| 01 | 4056018 | Шарнир | 1 |
| 02 | M500807 | Гайка | 1 |
| 03 | A590908 | Пружинная шайба | 1 |
| 04 | 4242315 | Концевой шток | 1 |
| 07 | 4247639 | Трос управления | 1 |
| 08 | 4056018 | Шарнир | 1 |
| 09 | M500807 | Гайка | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | 4242314 | Концевой шток | 1 |
| 12 | 4168988 | Палец | 1 |
| 13 | A590106 | Плоская шайба | 1 |
| 14 | A761620 | Шплинт | 1 |
| 17A | 4251711 | Трос управления | 1 |
| 17B | 4251711 | Трос управления | 1 |
| 18 | 4056018 | Шарнир | 2 |
| 19 | M500807 | Гайка | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | 4242314 | Концевой шток | 2 |
| 22 | 4168988 | Палец | 2 |
| 23 | A590106 | Плоская шайба | 2 |
| 24 | A761620 | Шплинт | 2 |
| 25 | 0295607 | Палец в сборе | 1 |
| 26 | 0295608 | Палец | 1 |
| 27 | 0295609 | Шайба | 1 |
| 28 | A761208 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
