Рычаг управления (1) — HITACHI EX50UR

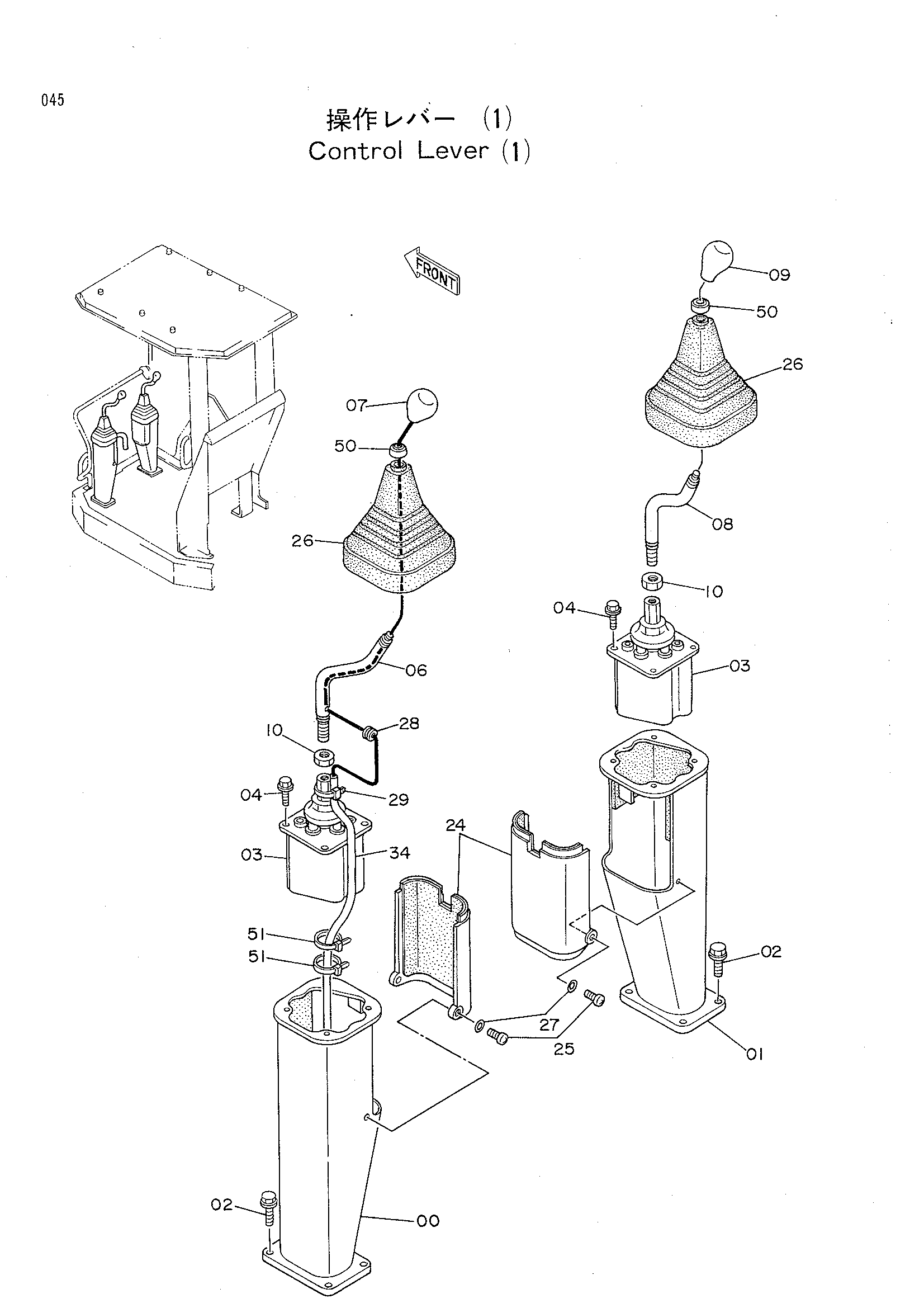

Заводская схема «Рычаг управления (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011170 | Стойка | 1 |
| 01 | 6011171 | Стойка | 1 |
| 02 | J011025 | Болт с шайбой | 8 |
| 03 | 9071984 замена: 9107499 | Пилотный клапан | 2 |
| 03 | 9107499 | Пилотный клапан | 2 |
| 04 | J010616 | Болт с шайбой | 8 |
| 06 | 7018130 | Рычаг | 1 |
| 07 | 4181088 замена: 4269020 | Рукоятка | 1 |
| 07 | 4269020 | Рукоятка | 1 |
| 08 | 7018206 | Рычаг | 1 |
| 09 | 4117704 | Рукоятка | 1 |
| 10 | J950014 | Гайка | 2 |
| 24 | 7019096 | Крышка | 2 |
| 25 | J850510 | Винт | 4 |
| 26 | 2025150 | Защитный чехол | 2 |
| 27 | J250005 | Шайба | 4 |
| 28 | 487081 | Резиновая втулка | 1 |
| 29 | 4265540 | Ленточный зажим | 1 |
| 34 | 4265541 | Трубка | 1 |
| 50 | 4264107 | Уплотнение колпачок | 2 |
| 51 | 4265540 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
