Смещаемый стрела — HITACHI EX50UR

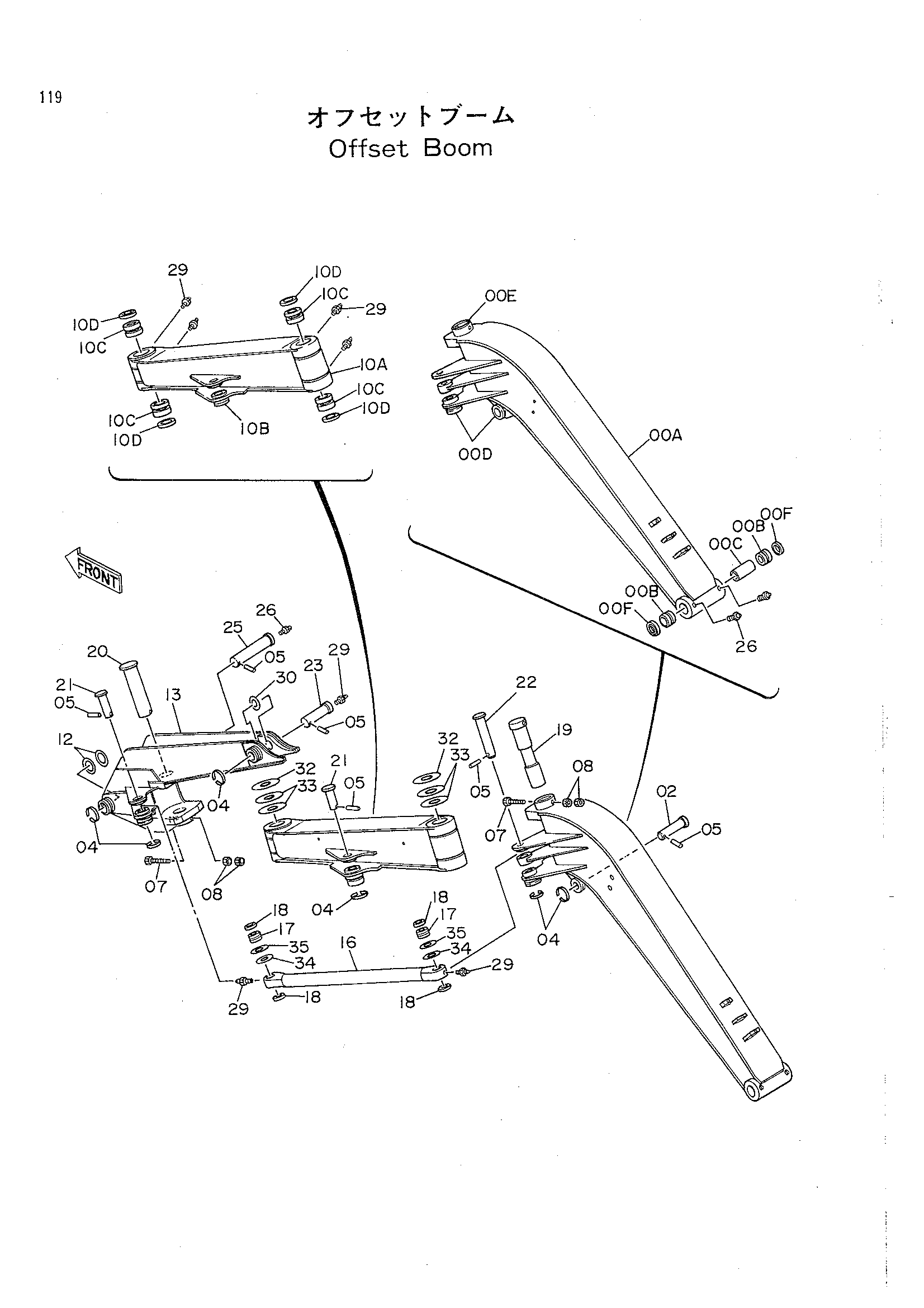

Заводская схема «Смещаемый стрела» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5002469 | Стрела нижний | 1 |
| 00A-F | 8045458 | Стрела нижний в сборе | 1 |
| 00B | 4197840 | Втулка | 2 |
| 00C | 4245282 | Трубка | 1 |
| 00D | 4197030 | Ограничитель | 2 |
| 00E | 4245831 | Ограничитель | 1 |
| 00F | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 3047508 | Палец | 1 |
| 04 | 4065688 | Кольцо | 6 |
| 05 | 4065689 | Палец | 6 |
| 07 | J932012 | Болт | 2 |
| 08 | J951020 | Гайка | 4 |
| 10A | 6010152 | Стрела верхний | 1 |
| 10A-D | 8045491 | Стрела верхний в сборе | 1 |
| 10B | 4197030 | Ограничитель | 1 |
| 10C | 3047101 | Втулка | 4 |
| 10D | 4067901 | Пылезащитное уплотнение | 4 |
| 12 | 4005826 | Шайба | 2 |
| 13 | 8045514 | Стойка гидроцилиндр. | 1 |
| 16 | 9733211 | Стойка | 1 |
| 17 | 4246973 | Втулка | 2 |
| 18 | 4246939 | Пылезащитное уплотнение | 4 |
| 19 | 3047516 | Палец | 1 |
| 20 | 3047510 | Палец | 1 |
| 21 | 3047509 | Палец | 2 |
| 22 | 3047514 | Палец | 1 |
| 23 | 3047513 | Палец | 1 |
| 25 | 3047520 | Палец | 1 |
| 26 | J75481 | Штуцер | 3 |
| 29 | J75581 | Штуцер | 7 |
| 30 | 4180196 | Проставка 1.2 | 1 |
| 32 | 4101280 | Регулировочная шайба 3.2 | 2 |
| 33 | 4101281 | Регулировочная шайба 1.2 | 4 |
| 34 | 4264678 | Проставка 1.0 | 2 |
| 35 | 4264678 | Проставка 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
