Основной трубопроводы (3) — HITACHI EX50UR

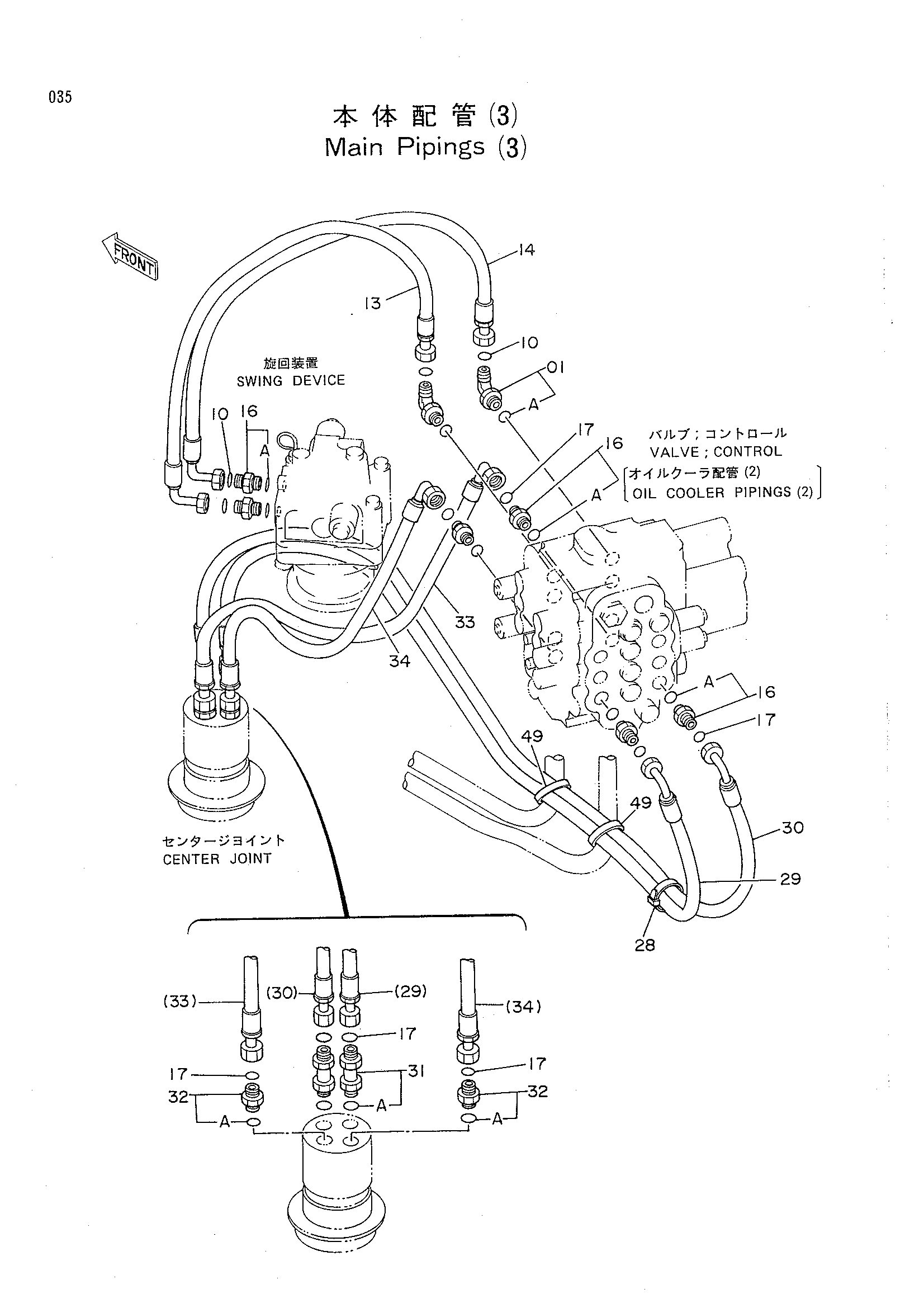

Заводская схема «Основной трубопроводы (3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200580 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 4251933 | Шланг | 1 |
| 14 | 4251932 | Шланг | 1 |
| 16 | 4189602 | Адаптер | 6 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 8 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 29 | 4251935 | Шланг | 1 |
| 30 | 4251936 | Шланг | 1 |
| 31 | 4199247 | Адаптер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4189602 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4245167 | Шланг | 1 |
| 34 | 4251937 | Шланг | 1 |
| 49 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
