Пилотный трубопроводы (3) — HITACHI EX50UR

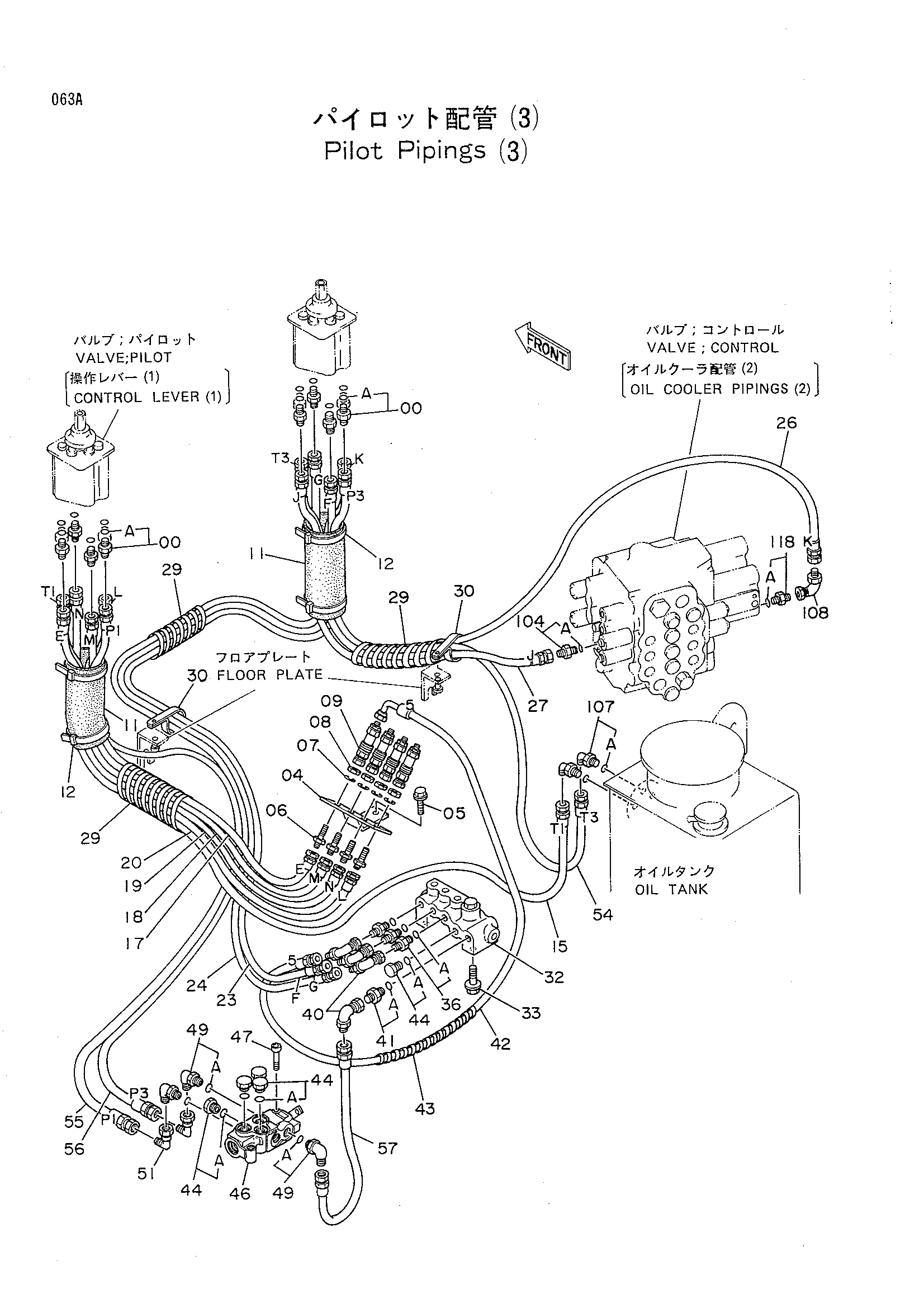

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246705 | Кронштейн | 1 |
| 05 | J011025 | Болт с шайбой | 2 |
| 06 | 4202532 | Адаптер | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 08 | 4202531 | Гайка | 4 |
| 09 | 4206057 | Самоуплотняющееся соединение | 4 |
| 11 | 4219918 | Резиновая втулка | 2 |
| 12 | 4121859 | Ленточный зажим | 4 |
| 15 | 4258210 | Нейлоновый шланг (T1) | 1 |
| 17 | 4258222 | Нейлоновый шланг (E) | 1 |
| 18 | 4258223 | Нейлоновый шланг (M) | 1 |
| 19 | 4258224 | Нейлоновый шланг (N) | 1 |
| 20 | 4258225 | Нейлоновый шланг (левый) | 1 |
| 23 | 4258226 | Нейлоновый шланг (F) | 1 |
| 24 | 4258227 | Нейлоновый шланг (G) | 1 |
| 26 | 4258212 | Нейлоновый шланг (K) | 1 |
| 27 | 4258213 | Нейлоновый шланг (J) | 1 |
| 29 | 4044420 | Защитный кожух | 5 |
| 30 | 4190264 | Зажим | 2 |
| 32 | 4197817 | Клапан схокклесс | 1 |
| 33 | J010820 | Болт с шайбой | 4 |
| 36 | 4200466 | Адаптер | 3 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4239976 | Унион S | 4 |
| 41 | 4261938 | Фильтр | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4251923 | Шланг (5) | 1 |
| 43 | 4133527 | Защитный кожух | 1 |
| 44 | 4092534 | Пробка | 5 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4254611 | Запорный клапан | 1 |
| 47 | M341045 | Болт с внутренним шестигранником | 2 |
| 49 | 4154671 | Угловой штуцер | 3 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4239976 | Унион S | 2 |
| 54 | 4266475 замена: 4271401 | Нейлоновый шланг (T3) | 1 |
| 54 | 4271401 | Нейлоновый шланг (T3) | 1 |
| 55 | 4266474 замена: 4271886 | Нейлоновый шланг (P1) | 1 |
| 55 | 4271886 | Нейлоновый шланг (P1) | 1 |
| 56 | 4266476 | Нейлоновый шланг (P3) | 1 |
| 57 | 4266473 | Шланг | 1 |
| 104 | 4200466 | Адаптер | 1 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | 4154671 | Угловой штуцер | 2 |
| 107A | 4509180 | Уплотнительное кольцо | 1 |
| 108 | 4239976 | Унион S | 1 |
| 118 | 4202422 | Адаптер | 1 |
| 118A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
