Навес (2) — HITACHI EX50UR

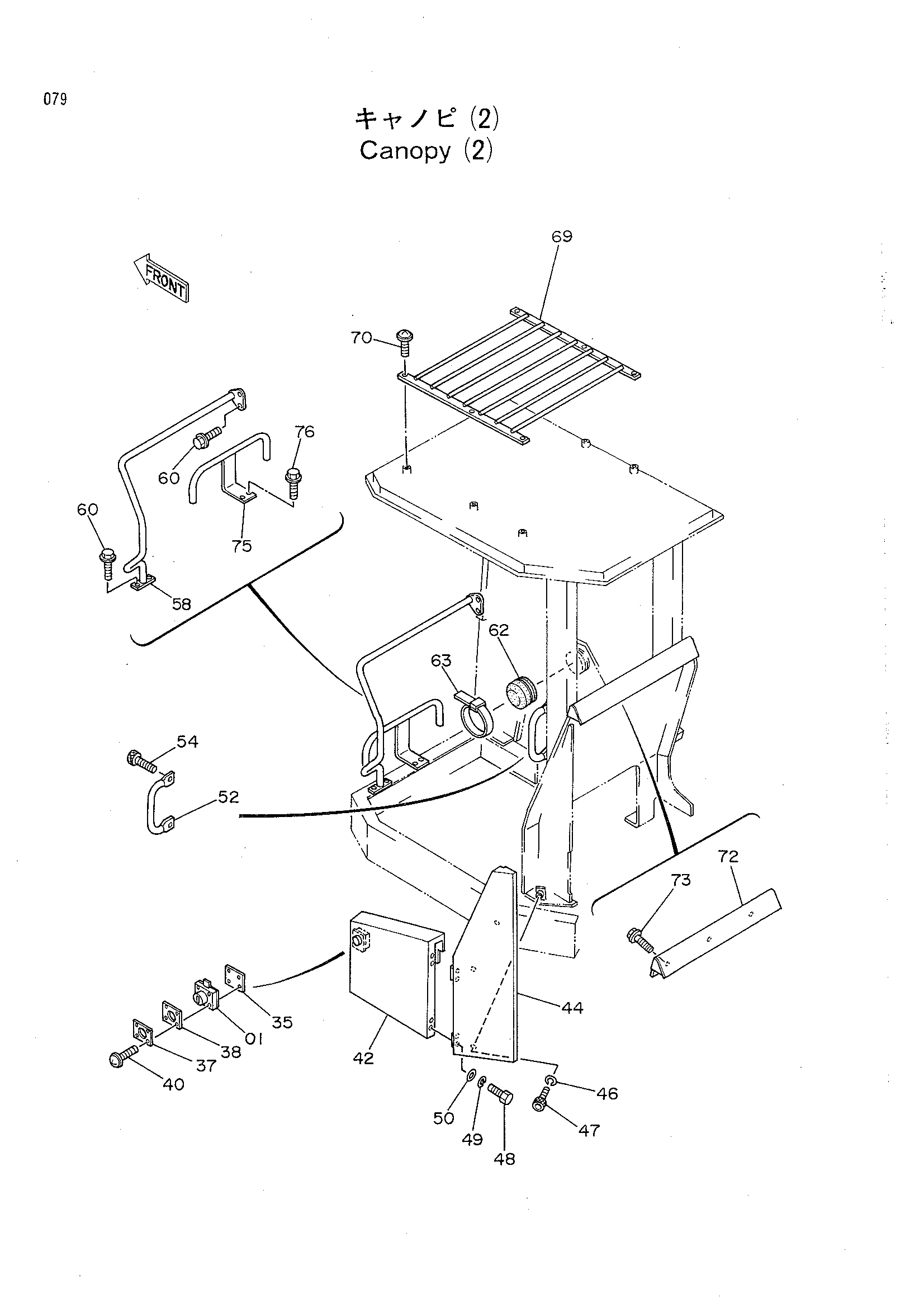

Заводская схема «Навес (2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4207537 | Замок | 1 |
| 35 | 4209492 | Седло винта | 1 |
| 37 | 4246706 | Проставка | 1 |
| 38 | 4259413 | Проставка | 1 |
| 40 | J450530 | Винт с шайбой | 4 |
| 42 | 6011117 | Крышка | 1 |
| 44 | 6011118 | Крышка | 1 |
| 46 | A590910 | Пружинная шайба | 3 |
| 47 | 4267467 | Болт с внутренним шестигранником | 3 |
| 48 | J900820 | Болт | 4 |
| 49 | A590908 | Пружинная шайба | 4 |
| 50 | A590108 | Плоская шайба | 4 |
| 52 | 8048592 | Стойка | 1 |
| 54 | 4267467 | Болт с внутренним шестигранником | 2 |
| 58 | 7023553 | Стойка | 1 |
| 60 | J021025 | Болт с шайбой | 4 |
| 62 | 4258324 | Резиновая прокладка | 1 |
| 63 | 4121859 | Ленточный зажим | 1 |
| 69 | 8048906 | Направляющая | 1 |
| 70 | J450614 | Винт с шайбой | 6 |
| 72 | 8049003 | Крышка | 1 |
| 73 | J021025 | Болт с шайбой | 3 |
| 75 | 8049002 | Подставка для ног | 1 |
| 76 | J021035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
