.Пропелл устройство (1/3) — HITACHI EX50UR

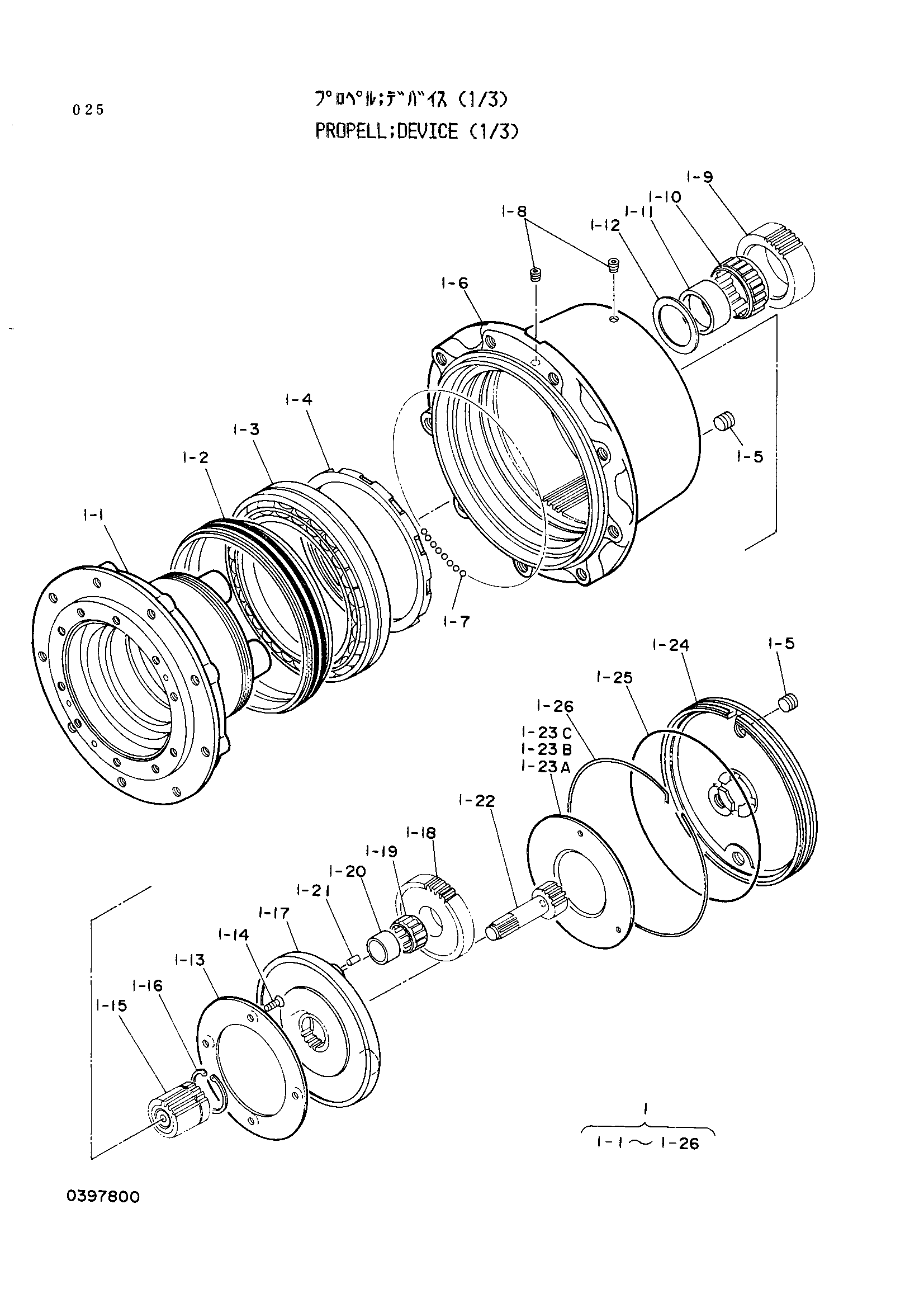

Заводская схема «.Пропелл устройство (1/3)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243767 | Пропелл устройство (1/3) | 1 | |
| 1 | 4270947 | Трансмиссия | 1 |
| 1-10 | 0397806 | Ролик | 4 |
| 1-11 | 0397807 | Втулка | 4 |
| 1-12 | 0397808 | Упорная шайба | 4 |
| 1-13 | 0397809 | Упорная пластина | 1 |
| 1-14 | 0397810 | Винт | 4 |
| 1-15 | 0397811 | Солнечная шестерня | 1 |
| 1-16 | 0251310 | Стопорное кольцо | 1 |
| 1-17 | 0397812 | Держатель | 1 |
| 1-18 | 0397813 | Планетарная шестерня | 3 |
| 1-19 | 0397814 | Ролик | 3 |
| 1-2 | 0397801 | Уплотнение | 1 |
| 1-20 | 0397815 | Внутреннее кольцо подшипника | 3 |
| 1-21 | 4134502 | Пружинный штифт | 3 |
| 1-22 | 0397816 | Шестерня привод | 1 |
| 1-23A | 0397817 | Упорная пластина | 1 |
| 1-23B | 0397818 | Упорная пластина | 1 |
| 1-23C | 0397819 | Упорная пластина | 1 |
| 1-24 | 0397820 | Крышка | 1 |
| 1-25 | 0397821 | Уплотнительное кольцо | 1 |
| 1-26 | 0397822 | Провод | 1 |
| 1-3 | 0397802 | Подшипник | 1 |
| 1-4 | 0397803 | Гайка | 1 |
| 1-5 | 0397804 | Пробка | 7 |
| 1-7 | 0111818 | Стальной шарик | 99 |
| 1-8 | 94-2010 | Пробка | 2 |
| 1-9 | 0397805 | Планетарная шестерня | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
