Сиденье — HITACHI EX50UR

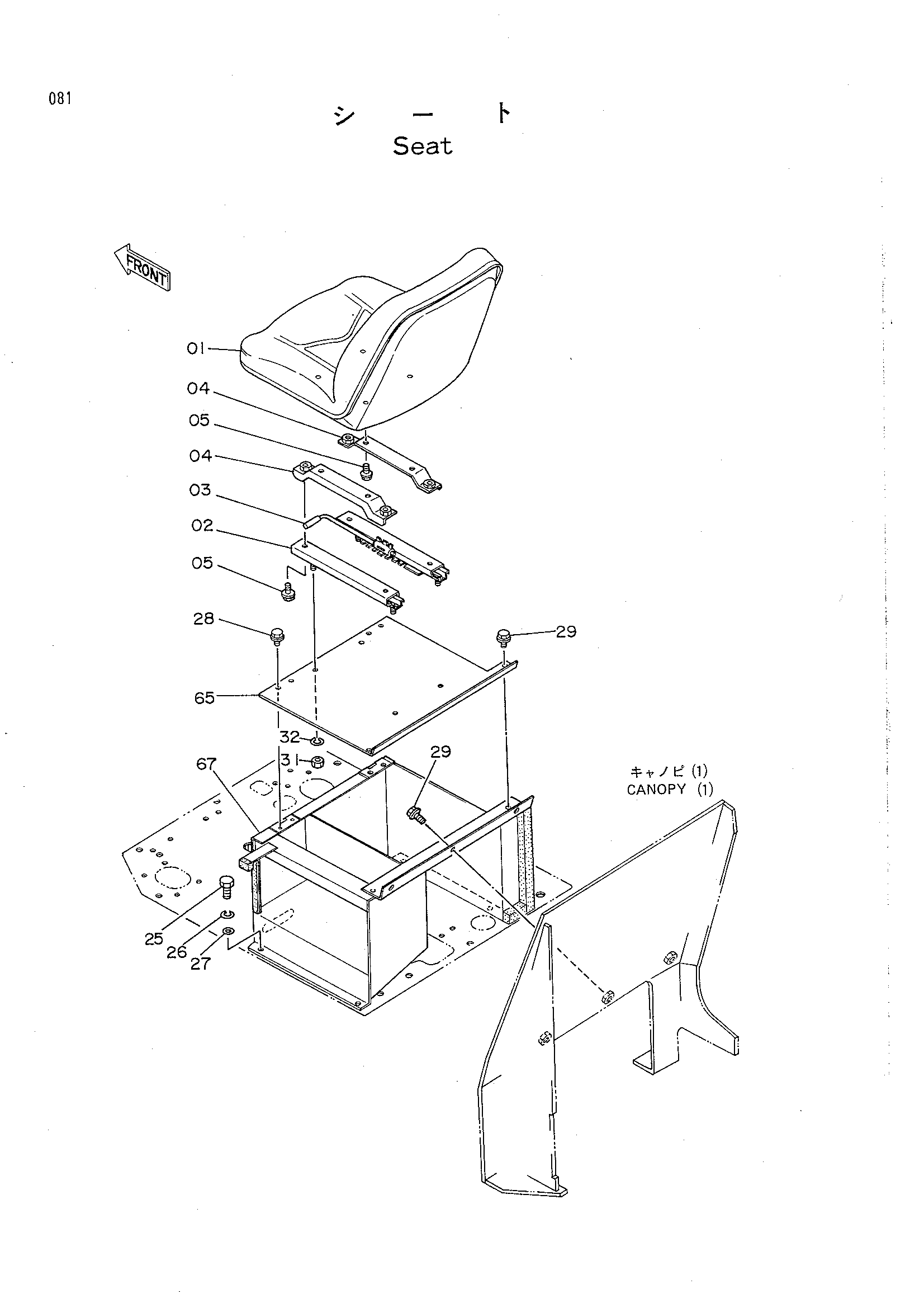

Заводская схема «Сиденье» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269119 | Сиденье | 1 |
| 01-05 | 4243581 | Сиденье в сборе | 1 |
| 02 | 4269260 | Направляющая скольжение (левый) | 1 |
| 03 | 4269259 | Направляющая скольжение (правый) | 1 |
| 04 | 4269261 | Кронштейн | 2 |
| 05 | 4269262 | Болт с шайбой | 8 |
| 25 | J901025 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 28 | J020820 | Болт с шайбой | 4 |
| 29 | J021025 | Болт с шайбой | 5 |
| 31 | M500807 | Гайка | 4 |
| 32 | A590908 | Пружинная шайба | 4 |
| 65 | 8048340 | Крышка | 1 |
| 67 | 6011116 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
