Масляный радиатор трубопроводы (2) — HITACHI EX50UR

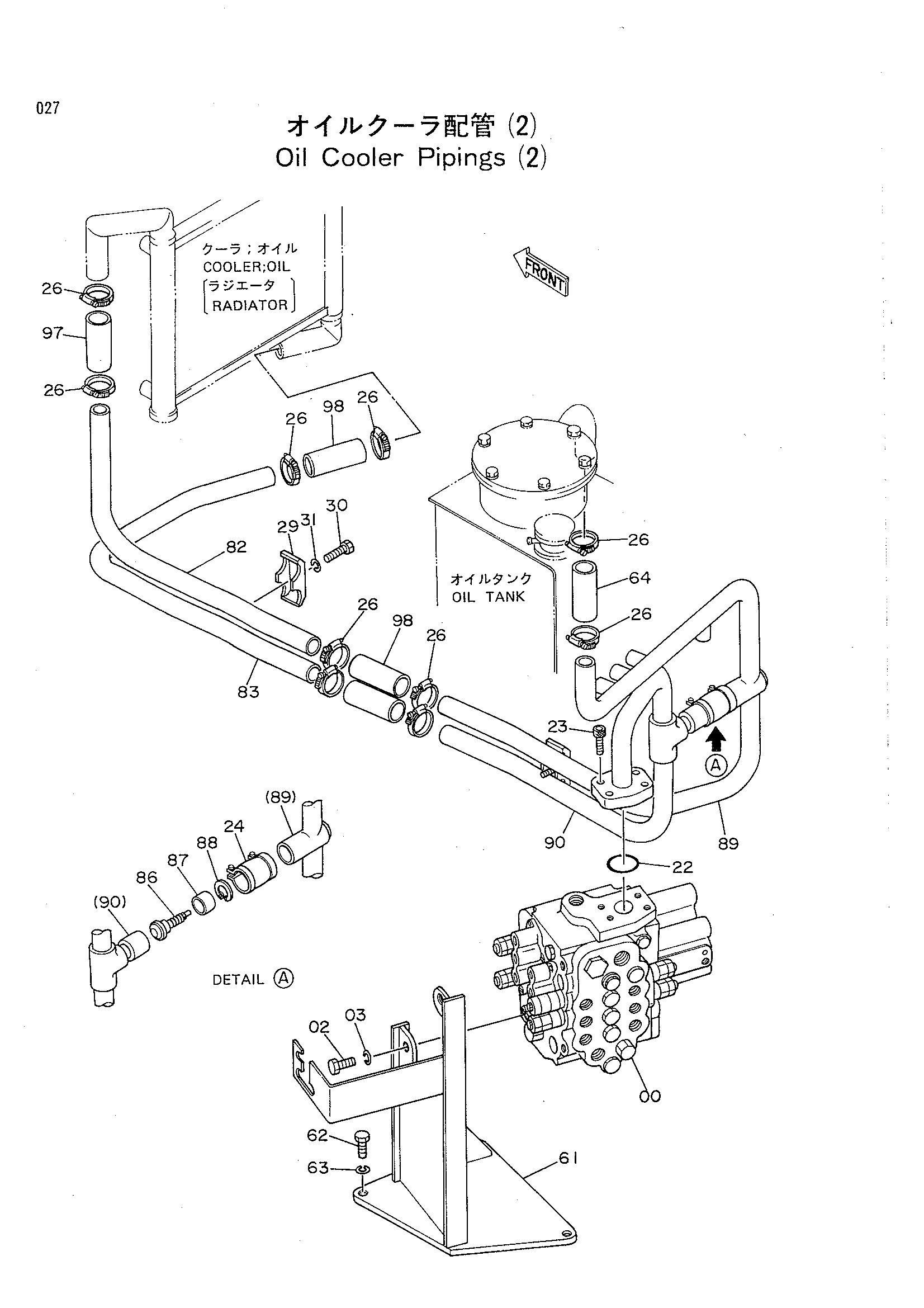

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4243573 | Гидрораспределитель | 1 |
| 02 | J901430 | Болт | 3 |
| 03 | A590914 | Пружинная шайба | 3 |
| 22 | A811050 | Уплотнительное кольцо | 1 |
| 23 | M341036 | Болт с внутренним шестигранником | 4 |
| 24 | 4069801 | Муфта | 1 |
| 26 | 4011675 | Хомут шланга | 10 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | J901265 | Болт | 2 |
| 31 | A590912 | Пружинная шайба | 2 |
| 61 | 7021426 | Кронштейн | 1 |
| 62 | J901435 | Болт | 3 |
| 63 | A590914 | Пружинная шайба | 3 |
| 64 | 4037891 | Шланг | 1 |
| 82 | 3052172 | Трубка | 1 |
| 83 | 3051760 | Трубка | 1 |
| 86 | 4255212 | Клапан | 1 |
| 87 | 4256203 | Кольцо | 1 |
| 88 | 446751 | Стопорное кольцо | 1 |
| 89 | 7023593 | Трубка | 1 |
| 90 | 7023594 | Трубка | 1 |
| 97 | 4084123 | Резиновый шланг | 1 |
| 98 | 4506540 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
